UN La piegatubi è un dispositivo specializzato utilizzato per piegare tubi e tubi in angoli e forme specifici mantenendo la loro integrità strutturale. Queste macchine sono essenziali in settori quali quello edile, automobilistico, aerospaziale, idraulico e manifatturiero, dove è richiesta una piegatura di precisione per varie applicazioni.
Una tipica macchina piegatubi è costituita dai seguenti componenti:
Fusoliera (telaio) – La struttura principale che tiene insieme tutte le parti.
Stampo di piegatura (stampo) – Uno stampo sagomato che determina il raggio e l'angolo di piegatura.
Dispositivo di bloccaggio : tiene saldamente il tubo durante la piegatura per evitare scivolamenti.
Sistema di trasmissione – Il meccanismo che applica la forza per piegare il tubo, che può essere idraulico, meccanico o controllato da CNC.
Le macchine curvatubi vengono chiamate con nomi diversi a seconda:
La tecnica di piegatura utilizzata (ad esempio, tiraggio rotatorio, compressione o piegatura a induzione).
Il tipo di automazione (manuale, idraulica o controllata da CNC).
Il settore in cui operano (ad esempio, piegatura dei gas di scarico automobilistici, costruzione navale o ingegneria strutturale).
Nelle prossime sezioni esploreremo i tipi più comuni di macchine curvatubi e le loro applicazioni specifiche.
Esistono diversi tipi di macchine piegatubi, ciascuna progettata per applicazioni e materiali specifici. Di seguito sono riportati quelli più comunemente utilizzati:

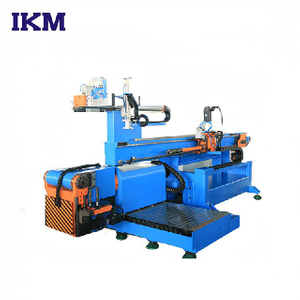

Una macchina piegatubi per tubi CNC (controllo numerico computerizzato) è un sistema avanzato e automatizzato che esegue piegature ad alta precisione sulla base di comandi preprogrammati. Garantisce precisione, ripetibilità ed efficienza, rendendolo ideale per la produzione di massa.
Industria automobilistica : utilizzato per produrre tubi di scarico, tubazioni del carburante e roll-bar.
Industria aerospaziale : piega i tubi idraulici utilizzati negli aerei.
Produzione industriale : crea pieghe coerenti nella produzione di grandi volumi.
Chiamato anche: piegatubi CNC, macchina piegatubi automatica.
Una macchina piegatubi idraulica utilizza la pressione idraulica per piegare i tubi con una forza controllata. Questa macchina è particolarmente utile per piegare tubi metallici più spessi che richiedono forza e durata elevate.
Industria edile : utilizzato per impalcature, ringhiere e strutture metalliche.
Idraulica – Piega tubi dell'acqua e del gas.
Industria pesante – Adatto per oleodotti e gasdotti e per la costruzione navale.
Chiamato anche: piegatubi idraulico, piegatubi idraulico industriale.
Una macchina piegatubi a mandrino è dotata di un'asta del mandrino inserita all'interno del tubo durante la piegatura. Ciò impedisce deformazioni, grinze o collassi, che sono fondamentali per mantenere una superficie interna liscia.
Produzione di tubi di scarico : garantisce un flusso d'aria regolare nei sistemi di scarico automobilistici.
Produzione di telai per biciclette e motocicli – Fornisce curve senza giunture ad alta resistenza.
Tubi medici : crea curve di precisione per strumenti medici.
Chiamato anche: piegatubi con mandrino, piegatubi con supporto interno.
Una macchina piegatubi a trafila rotativa blocca il tubo e lo fa ruotare attorno a una matrice di piegatura. Questa tecnica consente piegature a raggio stretto mantenendo un'elevata precisione.
Produzione di mobili : utilizzato per creare strutture curve di sedie e tavoli.
Corrimano e guardrail – Garantisce una flessione regolare e uniforme.
Telai e roll bar automobilistici : forniscono curve robuste e uniformi.
Chiamata anche: piegatubi a disegno rotante, macchina piegatubi a disegno.
Una macchina curvatubi è composta da tre rulli che modellano gradualmente un tubo in una curva ad ampio raggio. A differenza di altri metodi, non utilizza una matrice fissa, rendendolo ideale per piegature graduali e continue.
Ingegneria strutturale – Piega tubi per travi metalliche e strutture di sostegno.
Fabbricazione di metalli : utilizzata per cornici curve, anelli ed elementi decorativi.
Progetti architettonici : crea progetti metallici personalizzati per edifici.
Chiamato anche: curvatubi a tre rulli, curvatubi a piramide, curvaprofili.
Una macchina piegatubi per tubi a induzione utilizza l'induzione elettromagnetica ad alta frequenza per riscaldare una sezione del tubo prima di applicare la forza per piegarlo. Questa tecnica garantisce piegature precise e di grande diametro.
Condotte per petrolio e gas : garantiscono curve morbide per il trasporto di fluidi ad alta pressione.
Centrali elettriche : utilizzate per tubazioni di caldaie e turbine.
Costruzione navale : aiuta a modellare tubi per navi marittime.
Chiamata anche: piegatrice per riscaldamento a induzione, piegatrice per tubi a induzione a caldo.
Una curvatubi a compressione funziona spingendo il tubo contro una matrice fissa, formando una semplice curva. È uno dei metodi di piegatura più basilari ed economici.
Piegatura di condutture elettriche – Sagoma tubi in PVC o metallici per installazioni elettriche.
Corrimano e guardrail : crea curve di base per progetti di ringhiere standard.
Chiamato anche: piegatubi, piegatubi standard.
La scelta della giusta macchina piegatubi dipende da:
Tipo di materiale : tubi in acciaio, alluminio, rame, PVC o compositi?
Precisione e complessità della piega : hai bisogno di pieghe semplici o complesse piegature multiasse?
Volume di produzione : è destinato al lavoro manuale a basso volume o alla produzione CNC ad alta velocità?
Livello di automazione : macchine manuali, semiautomatiche o controllate da CNC?
La scelta della macchina corretta garantisce efficienza, risparmio sui costi e risultati di alta qualità.
UN La piegatrice per tubi può essere chiamata con molti nomi diversi in base alla tecnologia, alla funzione e all'applicazione industriale. Che si tratti di una piegatrice per tubi CNC, una piegatrice idraulica, una piegatrice a trafilatura rotativa o una piegatrice a induzione, ogni tipo svolge una funzione unica nella modellatura di tubi per varie applicazioni.
Comprendendo le varie tipologie e le loro applicazioni, le aziende possono selezionare la macchina ideale per le loro esigenze specifiche.
