Uma rede de tubulação é tão confiável quanto a sua junta mais fraca. Você pode presumir que esses componentes simplesmente redirecionam o fluido, mas sua função real de engenharia é muito mais complexa. Compreender como funciona uma conexão de tubo requer a avaliação das classificações de pressão, compatibilidade de materiais e integridade da junta. Ao ignorar esses fatores críticos, você corre o risco de vazamentos catastróficos, tempo de inatividade do sistema e graves violações de conformidade. Na realidade, os acessórios para tubos funcionam manipulando ativamente a dinâmica dos fluidos, mantendo vedações mecânicas rigorosas sob extremo estresse térmico e físico. Selecionar a configuração adequada significa combinar perfeitamente a geometria interna e os padrões de fabricação com sua aplicação específica. Este guia abrangente detalha a mecânica estrutural essencial, as metodologias de conexão e as estruturas de conformidade padrão que você precisa. Ajudaremos você a avaliar, classificar e adquirir componentes de tubulação comercial para garantir a confiabilidade absoluta do sistema.
As conexões para tubos controlam o fluxo do sistema introduzindo resistência calculada, medida em engenharia por meio de 'comprimento equivalente' e métricas de queda de pressão.
A mecânica de uma conexão depende estritamente do tipo de sistema: linhas pressurizadas exigem vedações de alta resistência, enquanto sistemas alimentados por gravidade (DWV) dependem de geometrias de varredura longa para manter o fluxo.
Avaliar o *Processamento de conexões de tubos* — incluindo ângulos de rosca, métodos de forjamento e ligação metalúrgica — é fundamental para atender aos rigorosos códigos de segurança ASME.
A mistura de materiais diferentes sem acessórios de transição adequados causa corrosão galvânica e inevitável falha nas juntas.
Cada acessório em uma rede altera a velocidade do fluxo. Engenheiros avaliam acessórios para tubos com base em uma métrica chamada 'comprimento equivalente'. Este cálculo mede a queda de pressão localizada causada por uma geometria específica. Um cotovelo de 90 graus cria uma resistência mensurável contra o fluido. Você deve calcular essa queda com precisão. Isso garante o dimensionamento correto da bomba ou compressor do sistema.
Os sistemas de tubulação se expandem e contraem continuamente durante a operação. As ferragens devem absorver este movimento dinâmico com segurança. A realidade da implementação mostra diferenças marcantes entre projetos específicos. Um encaixe cruzado de quatro vias distribui muito mal a tensão. Ele atua exatamente como um banco rígido de quatro pernas sob expansão térmica. Consequentemente, os engenheiros avaliam rigorosamente os cruzamentos durante a fase de projeto. Eles normalmente os reservam para ambientes com temperatura estável, como sistemas de extinção de incêndios. Você raramente vê cruzes implantadas em linhas de fornecimento de fluidos altamente dinâmicas.
O mecanismo de funcionamento central depende inteiramente da espessura uniforme da parede. Os fabricantes devem manter tolerâncias internas extremamente precisas. Essas tolerâncias dimensionais restritas evitam a cavitação destrutiva. Eles também impedem a erosão interna diretamente na junta de conexão. Se a parede interna apresentar defeitos microscópicos, o fluxo turbulento acabará por corroer o metal. Isso leva diretamente a vazamentos pinhole.
Tipo de adaptação |
Características de Fluxo |
Comprimento equivalente típico (pés de tubo reto) |
|---|---|---|
Cotovelo padrão de 90 graus |
Mudança direcional acentuada; alta turbulência. |
2,5 - 3,0 |
Cotovelo padrão de 45 graus |
Mudança direcional gradual; resistência moderada. |
1,2 - 1,5 |
T padrão (fluxo através da ramificação) |
As divisões fluem abruptamente; resistência muito alta. |
5,0 - 6,0 |
Tee padrão (fluxo através da execução) |
Mantém a direção do fluxo primário; baixa resistência. |
1,0 - 1,5 |
Os engenheiros classificam os componentes da tubulação com base inteiramente no ambiente operacional. Você não pode trocar peças entre diferentes tipos de sistema.
Os sistemas de abastecimento pressurizados gerenciam água, gás e fluidos hidráulicos. Eles funcionam mantendo vedações herméticas ou estanques absolutas. Eles devem resistir continuamente à força externa interna constante. Você precisa de componentes altamente robustos para essas redes. Implantamos configurações específicas para lidar com estas forças:
Uniões: Instalamo-las para permitir o acesso de manutenção não destrutivo.
Redutores: Eles canalizam o fluxo de alta pressão suavemente entre diferentes diâmetros de tubo.
Cotovelos de alta pressão: Os fabricantes os forjam com espessura de parede extra para suportar forças direcionais acentuadas.
Os sistemas de drenagem, resíduos e ventilação (DWV) operam de maneira completamente diferente. Essas redes funcionam inteiramente com base na gravidade e na pressão atmosférica. A suavidade interna torna-se o critério de avaliação primordial. Eles utilizam geometrias muito específicas para operar com segurança e eficácia. Tees sanitários, wyes e cotovelos longos são escolhas padrão aqui. Estas formas alongadas evitam eficazmente a acumulação de detritos. Eles mantêm um fluxo descendente contínuo e desobstruído. Um cotovelo padrão de 90 graus obstruiria facilmente uma aplicação DWV.
Os componentes de transição atuam como pontes estruturais críticas. Nós os usamos estritamente para conectar diferentes materiais com segurança. Eles também adaptam vários diâmetros de tubos com segurança. Uma geometria de transição adequada nunca compromete a pressão geral do sistema. Ele fornece um caminho interno contínuo através das fronteiras.

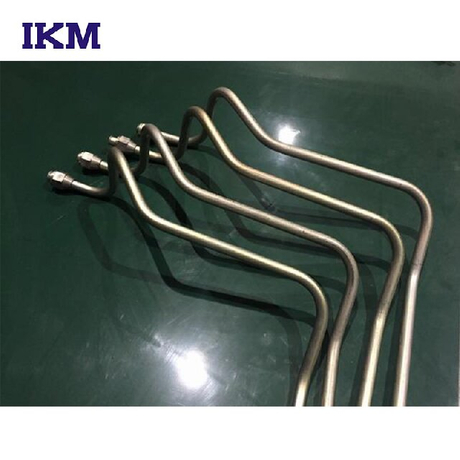

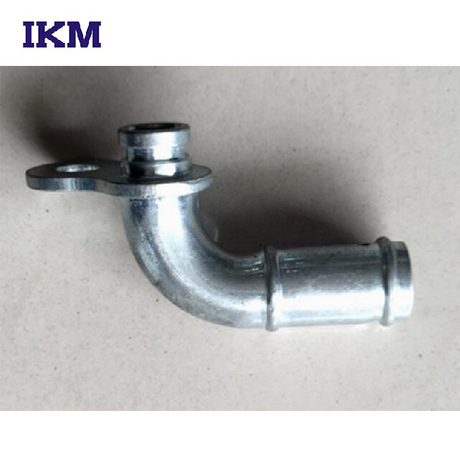

A confiabilidade conjunta se origina durante o estágio inicial de fabricação. Avaliamos se uma peça é fundida, forjada ou extrudada. Preciso O processamento de encaixe de tubo determina o sucesso final da instalação. A precisão da usinagem define a integridade estrutural final. Se a fábrica cortar mal as roscas, a junta irá falhar sob pressão.
As conexões roscadas funcionam através de cunhas mecânicas. Você deve seguir cuidadosamente os padrões exatos da linha. Uma rosca NPT usa um ângulo de 60°. Uma rosca BSPT depende de um ângulo de 55°. Você não pode misturá-los com segurança. Os instaladores aplicam selantes específicos, como fita PTFE ou lubrificante para tubos. Esses compostos preenchem vazios microscópicos entre as roscas macho e fêmea. Esta barreira física garante uma vedação hermética.
Os métodos de ligação térmica e química alteram diretamente o estado do material. A soldagem com solvente representa o padrão para PVC e CPVC. A conexão funciona fundindo quimicamente ambas as peças. Ele os funde em uma única unidade plástica sem costuras. A costura original desaparece completamente.
Ambientes industriais de alta pressão exigem soldagem metalúrgica. Os soldadores usam técnicas de solda de topo ou de encaixe. Eles fundem componentes usando metais de adição especializados sob calor intenso. Este processo cria uma junta tão forte quanto a própria linha. Essas soldas passam por rigorosas inspeções de raios X.
Os métodos de compressão mecânica e ajuste por pressão utilizam deformação física localizada. Um anel de vedação interno fornece a vedação primária à prova d'água. Os anéis de apoio em aço inoxidável travam fisicamente no exterior. Colares de metal prensado também fixam a conexão permanentemente. Os instaladores usam ferramentas hidráulicas para cravar a luva metálica.
A mecânica estrutural só se sustenta se o material sobreviver. Deve suportar o fluido transportado e o ambiente operacional externo. Se você selecionar a liga errada, o sistema se degradará rapidamente.
O aço carbono oferece alta resistência econômica. No entanto, permanece altamente vulnerável à oxidação. Nós o usamos principalmente em sistemas de circuito fechado. As ligas de aço inoxidável e de níquel suportam abusos extremos. Os engenheiros exigem o Inconel para processamento químico corrosivo. Eles também são obrigatórios para linhas alimentícias e farmacêuticas de alta pureza. Plásticos avançados como o PEX proporcionam alta flexibilidade. Eles oferecem excelente resistência ao congelamento. No entanto, a degradação UV e os limites de alta temperatura restringem a sua utilização.
Categoria de materiais |
Vantagem Primária |
Limitação Crítica |
|---|---|---|
Aço carbono |
Alta resistência à tração e durabilidade. |
Suscetível a ferrugem externa severa. |
Aço inoxidável (316) |
Excepcional resistência química e à corrosão. |
Requer técnicas de soldagem altamente especializadas. |
CPVC |
Fusão química perfeita e à prova de corrosão. |
Torna-se quebradiço sob frio extremo. |
PEX (polietileno reticulado) |
Expande com segurança durante condições de congelamento. |
Degrada-se rapidamente sob exposição direta aos raios UV. |
A conexão de metais diferentes cria graves riscos físicos. Unir o cobre diretamente ao aço galvanizado inicia uma reação eletroquímica. Isso é conhecido como corrosão galvânica. O metal menos nobre sacrifica-se e corrói rapidamente. Esta reação inevitavelmente degrada toda a conexão.
Você deve especificar uniões dielétricas para resolver esse problema. Os fabricantes projetam essas peças com arruelas elastoméricas internas. Eles incluem mangas termoplásticas ao redor dos parafusos de conexão. Essas peças especializadas isolam física e eletricamente os metais incompatíveis. Isto interrompe completamente o circuito eletroquímico.
Devemos avaliar cada componente da tubulação em relação aos padrões de conformidade operacional. As aplicações industriais dependem de estruturas de código ASME rigorosas. Você não pode instalar peças não verificadas em infraestruturas críticas.
ASME B31.1 rege usinas de vapor e energia de alta pressão. Este código exige margens de segurança altamente conservadoras. As instalações exigem testes não destrutivos rigorosos para todos os componentes. ASME B31.3 rege plantas químicas e de refinaria. Permite tolerâncias de tensão um pouco mais flexíveis. No entanto, exige uma inspeção de material extremamente rigorosa. Também requer rastreabilidade absoluta dos materiais em toda a cadeia de abastecimento.
Você deve avaliar cuidadosamente as realidades da instalação e a alocação de mão de obra. As conexões push-to-connect ou prensadas reduzem drasticamente os requisitos de mão de obra altamente qualificada. Eles oferecem uma alternativa muito mais rápida em comparação à soldagem e rosqueamento tradicionais. Eles alteram significativamente os cronogramas dos projetos. No entanto, eles exigem verificações operacionais rigorosas para verificar a integridade do O-ring. Você deve adaptar seus protocolos de instalação para corresponder a essas realidades modernas.
Sempre exija que seus fornecedores forneçam Relatórios de Teste de Materiais (MTRs). Esses documentos críticos verificam com precisão a composição específica da liga. Eles garantem consistência dimensional precisa em lotes de produção. Alta qualidade O Pipe Fitting Processing sempre gera registros de lote abrangentes. Se um fabricante não puder produzir um MTR, você deverá rejeitar a peça. A rastreabilidade evita falhas catastróficas em aplicações pressurizadas.
Selecionar o componente certo é uma decisão rigorosa de engenharia, não uma simples compra de mercadoria.
Certifique-se de que suas escolhas estejam alinhadas com precisão às quedas de pressão do sistema e aos requisitos de compatibilidade de materiais.
Verifique se todos os componentes especificados atendem aos padrões precisos de conformidade ASME antes da instalação final.
Próxima ação: Audite imediatamente seus esquemas de tubulação atuais para identificar gargalos de pressão ocultos ou riscos de corrosão galvânica.
Próxima ação: Consulte um fabricante especializado para adequar os graus de processamento com precisão ao seu ambiente operacional.
R: O encanamento normalmente se refere a sistemas residenciais e comerciais de água e resíduos. Pipefitting é um comércio industrial altamente especializado. Ela se concentra em sistemas complexos de tubulação de liga de alta pressão usados em refinarias e usinas de energia. Os instaladores de tubos seguem rigorosos padrões de soldagem, fabricação e conformidade com ASME.
R: Um Weldolet é um tipo específico de conexão de ramificação. Os instaladores o soldam diretamente em um tubo principal para criar uma saída. Ele fornece reforço estrutural crítico no furo. Isto atenua fortemente as concentrações de tensão causadas pela abertura do gasoduto principal.
R: Não. Eles apresentam ângulos de rosca completamente diferentes. O NPT usa um ângulo de 60°, enquanto o BSPT usa um ângulo de 55°. Eles também apresentam diferentes configurações de pitch. Forçá-los juntos resulta em cross-threading severo. Você removerá o metal e garantirá vazamentos em espiral sob pressão. Você deve usar um adaptador de rosca dedicado.
