Industrielle Flüssigkeits- und Gastransportsysteme arbeiten in äußerst anspruchsvollen Umgebungen mit hohen Risiken. Geringe Maßabweichungen führen oft zu katastrophalen Systemausfällen. Ungeplante Ausfallzeiten stören den Betrieb und schädigen den Ruf der Einrichtung. Projektmanager stehen unter erheblichem Druck, Komponenten zu beschaffen, die für eine einwandfreie Leistung ausgelegt sind.
Die Bewertung von Anbietern erfordert einen Blick, der weit über Standard-Spezifikationsblätter hinausgeht. Sie müssen die tatsächlichen Produktionsmethoden und internen Qualitätskontrollrahmen unter die Lupe nehmen. Viele Zulieferer behaupten hohe Standards, doch die Realität in der Fabrik bleibt oft hinter den Erwartungen zurück. Ein strenger Prüfprozess trennt Standardkomponenten von technischen Lösungen.
Dieser Artikel bietet Projektmanagern und Beschaffungsingenieuren einen evidenzbasierten Rahmen. Wir werden untersuchen, wie die Fertigungspräzision gründlich überprüft und die Zuverlässigkeit der Komponenten langfristig sichergestellt werden kann. Sie lernen die Kernvariablen kennen, die die Toleranzgenauigkeit bestimmen, die Materialwissenschaft hinter langlebigen Legierungen und die genaue Dokumentation, die zur Überprüfung der Werksfähigkeiten vor Vertragsunterzeichnung erforderlich ist.
Präzision bestimmt die Leistung: Die strikte Einhaltung der CNC-Bearbeitungstoleranzen bei der Bearbeitung verhindert Verbindungsausfälle bei Anwendungen mit hohen Vibrationen und hohem Druck.
Haltbarkeit beginnt auf der metallurgischen Ebene: Langfristige Widerstandsfähigkeit beruht auf einer nachweisbaren Rohstoffsortierung, geeigneten Wärmebehandlungen und anwendungsspezifischen Oberflächenbeschichtungen.
Prüftransparenz ist nicht verhandelbar: Glaubwürdige Hersteller stellen standardmäßig umfassende Mill Test Reports (MTRs) und zerstörungsfreie Prüfdokumente (NDT) zur Verfügung.
Strategische Überprüfung mindert Risiken: Die Bewertung der internen Qualitätssicherungsrahmen eines Lieferanten gewährleistet eine skalierbare, wiederholbare Qualität bei Produktionsläufen mit hohem Volumen.
Minderwertige Komponenten führen zu schwerwiegenden Schwachstellen in kritischen Infrastrukturen. Mikrorisse bleiben bei der Erstkontrolle oft für das bloße Auge unsichtbar. Diese winzigen Risse breiten sich unter ständiger mechanischer Belastung schnell aus. Inkonsistente Gewindeprofile führen bei der Installation zu sofortigen Druckabfällen. In Umgebungen wie petrochemischen Raffinerien oder Kraftwerken führen diese Fehler zu gefährlichen Lecks.
Sicherheitsprotokolle für Anlagen hängen stark von der Zuverlässigkeit der Komponenten ab. Eine einzige fehlerhafte Verbindung gefährdet den gesamten Transportkreislauf. Durch Lecks gelangen giftige oder flüchtige Gase in den Arbeitsbereich und gefährden das Personal. Darüber hinaus erfordern strukturelle Mängel eine strenge behördliche Kontrolle. Compliance-Verstöße führen oft zu hohen Bußgeldern und der Anordnung von Betriebsschließungen. Die Priorisierung einer strengen Qualitätsüberwachung verhindert diese gefährlichen Szenarien.
Eine inkonsistente Chargenqualität führt dazu, dass eng geplante Installationsphasen entgleisen. Bauteams können nicht weiterkommen, wenn sie auf nicht übereinstimmende Abmessungen oder eine schlechte Abschrägung stoßen. Arbeiter müssen den Betrieb unterbrechen, um die defekten Einheiten zu identifizieren. Dadurch werden nachgelagerte Projektphasen vollständig gestoppt.
Nacharbeiten erfordern erhebliche Arbeitsstunden. Die Teams müssen fehlerhafte Komponenten ausschweißen, entfernen und ersetzen. Das Warten auf Ersatzlieferungen verlängert die Verzögerungen zusätzlich. Beschaffungsmanager sehen sich dann mit kaskadierenden logistischen Engpässen konfrontiert. Eine konsequente Qualitätskontrolle stellt sicher, dass jede Charge für eine nahtlose Integration bereit ist. Durch die Durchsetzung strenger Überprüfungen schützen Sie die Projektdynamik und erreichen wichtige Meilensteine bei der Umsetzung.
Die moderne Produktion ist stark auf automatisierte, mehrachsige Bearbeitungszentren angewiesen. Diese fortschrittlichen Systeme eliminieren unvorhersehbare menschliche Fehler. Sie halten bei außergewöhnlich großen Chargen exakte Maßtoleranzen ein. Die Verarbeitung von Rohrverbindungen erfordert absolute Gleichmäßigkeit der Wandstärke und Winkelgenauigkeit.
Mit der CNC-Technologie können Ingenieure komplexe Geometrien programmieren. Die Maschinen führen diese Programme wiederholt und ohne Abweichung aus. Systeme zur Überwachung des Werkzeugverschleißes passen die Schnittwege automatisch an. Diese kontinuierliche Anpassung verhindert eine allmähliche Toleranzdrift. Diese Präzision stellt sicher, dass jedes Bauteil perfekt mit dem ursprünglichen CAD-Plan übereinstimmt. Bediener überwachen Software-Dashboards, anstatt jeden Schnitt manuell zu messen. Dieser Wandel hin zur Automatisierung garantiert skalierbare Genauigkeit.
Für auslaufsichere Dichtungen kommt es ausschließlich auf einwandfreies Gewindeschneiden und Verbindungsvorbereitung an. Um sofortige Siegel zu erreichen, sind strenge Bewertungskriterien erforderlich.
Genauigkeit des Gewindeprofils: Hersteller müssen NPT- und BSPT-Gewinde auf exakte Kegelwinkel schneiden. Falsche Konizitäten verhindern ein sicheres Einrasten.
Glätte von Spitzen und Wurzeln: Gezackte Gewindespitzen verursachen Abrieb beim Zusammenbau. Glatte Wurzeln sorgen für eine gleichmäßige Spannungsverteilung.
Gleichmäßige Abschrägung: Geschweißte Komponenten erfordern präzise Abschrägungswinkel. Gleichmäßige Fasen ermöglichen eine optimale Schweißnahtdurchdringung.
Konzentrizitätsprüfungen: Die Innenbohrung muss perfekt mit dem Außengewinde übereinstimmen. Eine Fehlausrichtung führt zu ungleichmäßigem Flüssigkeitsfluss und Turbulenzen.
Diese Details trennen zuverlässige Teile von drohenden Ausfallrisiken. Maschinenbauer verwenden kalibrierte Lehrringe, um die Gewindesteigung sofort zu überprüfen. Die strikte Einhaltung dieser Kriterien garantiert eine erfolgreiche Feldinstallation.
Universelle Kompatibilität erfordert eine strikte Ausrichtung an globalen Dimensionsstandardisierungen. Technische Blaupausen schreiben spezifische Frameworks wie ASME B16.9, ANSI und DIN vor. Die Einhaltung dieser Richtlinien stellt die systemübergreifende Interoperabilität sicher. Eine in Europa hergestellte Komponente muss nahtlos an ein in Asien hergestelltes Ventil anschließen.
Diese Standards schreiben mehr als nur physikalische Abmessungen vor. Sie definieren Mindestleistungskriterien für bestimmte Druckstufen. Spitzenhersteller integrieren diese globalen Parameter direkt in ihre Produktionssoftware. Sie überprüfen ihre fertigen Teile regelmäßig anhand offizieller Standardisierungstabellen. Die Beschaffung nicht konformer Teile führt unweigerlich zu Verbindungsfehlern bei der Montage.
Die Abstimmung der spezifischen Legierung auf Umwelteinflüsse bildet die Grundlage für die Haltbarkeit. Korrosive Flüssigkeiten und extreme Temperaturen zersetzen inkompatible Metalle schnell. Sie müssen die Herkunft der Rohstoffe sorgfältig verfolgen.
Gängige Legierungen und empfohlene Anwendungen |
||
Legierungstyp |
Hauptmerkmale |
Ideale Betriebsumgebung |
|---|---|---|
Edelstahl 316L |
Hohe Korrosionsbeständigkeit, niedriger Kohlenstoffgehalt |
Transport von Meeres-, Pharma- und sauren Chemikalien |
Kohlenstoffstahl |
Hohe Zugfestigkeit, kostengünstig |
Hochdruckleitungen für Dampf, Öl und nicht korrosive Gase |
Duplex-Edelstahl |
Überlegene Streckgrenze, beständig gegen Spannungsrisse |
Offshore-Bohrungen, schwere Entsalzungsanlagen |
Rückverfolgbarkeit garantiert Authentizität. Beschaffungsteams sollten immer die chemische Zusammensetzung überprüfen. Authentische Materialien funktionieren unter Belastung genauso wie konstruiert.
Beim Schmieden und Gießen entstehen zwangsläufig innere molekulare Spannungen. Eine Wärmebehandlung verändert die mechanische Haltbarkeit des Endbauteils grundlegend. Hersteller nutzen spezielle thermische Zyklen, um die innere Kornstruktur des Metalls zu manipulieren.
Durch die Normalisierung wird die Korngröße verfeinert, um eine gleichmäßige Festigkeit zu erreichen. Durch das Abschrecken wird die Außenseite gehärtet, indem das Metall in Öl oder Wasser schnell abgekühlt wird. Auf das Abschrecken folgt das Anlassen, um die nötige Flexibilität wiederherzustellen und die Sprödigkeit zu lindern. Wenn diese Schritte übersprungen werden, ist das Teil anfällig für plötzliche Aufprallbrüche. Das richtige Wärmemanagement stellt sicher, dass das Metall betriebliche Stöße absorbieren kann, ohne zu reißen.
Rohmetall muss vor oxidativem Abbau geschützt werden. Oberflächenveredelungen dienen als primärer Abwehrmechanismus gegen chemischen Verschleiß. Bei der Galvanisierung wird Stahl in geschmolzenes Zink getaucht. Dadurch entsteht eine Opferschicht, die vor Rost schützt. Epoxidbeschichtungen bieten eine robuste Barriere gegen raue unterirdische Umgebungen.
Bei Edelstahl sind Beizen und Passivieren von entscheidender Bedeutung. Beim Beizen werden Oberflächenverunreinigungen mit einem speziellen Säurebad entfernt. Die Passivierung fördert dann die Bildung eines natürlichen Chromoxidschutzes. Dieser unsichtbare Schutz verhindert lokale Lochfraßkorrosion. Eine entsprechende Endbearbeitung verlängert die Lebensdauer der Anlage erheblich.

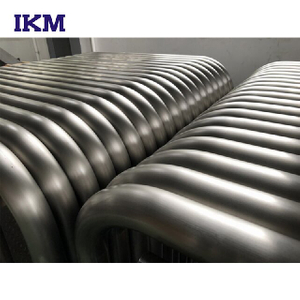

Extrusions- und Biegeprozesse dehnen Metallfasern aggressiv. Diese physikalische Manipulation führt häufig zu gefährlichen Materialverdünnungen an den Biegungen. Dünne Wände brechen bei hohem Innendruck leicht. Produktionsstätten für Rohrverbindungen müssen dieses spezifische Risiko proaktiv mindern.
Spitzenbetreiber nutzen Ultraschall-Dickenmessungen. Sie bilden die gesamte Geometrie des Bauteils ab. Hochfrequente Schallwellen messen den exakten Abstand zwischen Innen- und Außenwand. Dadurch wird die strukturelle Integrität überprüft, ohne das Teil zu zerstören. Jede Einheit, die unter den Mindestschwellenwert fällt, wird sofort abgelehnt. Eine konsistente Messung schützt nachgeschaltete Anwender vor katastrophalen Ausfällen.
Gießen und Schmieden bergen inhärente strukturelle Risiken. Eingeschlossene Gase erzeugen mikroskopisch kleine Lufteinschlüsse, die als Porosität bekannt sind. Schnelles Abkühlen führt zu einem Thermoschock, der zu Mikrorissen führt. Um diese Schwachstellen zu verhindern, müssen Ingenieure genaue thermische Kontrollen implementieren.
Sie überwachen die Abkühlraten mithilfe fortschrittlicher Infrarotsensoren. Langsames, kontrolliertes Abkühlen ermöglicht das Entweichen von Gasen, bevor das Metall vollständig erstarrt. Durch das Vorwärmen von Schmiedegesenken wird der Temperaturunterschied zwischen Werkzeug und Rohmaterial verringert. Diese sorgfältigen Praktiken in der Fabrik beseitigen die Grundursachen für strukturelle Hohlräume. Eine solide Innenarchitektur sorgt für maximale Belastbarkeit.
Die Skalierung der Produktion beeinträchtigt oft die Präzision. Die Einhaltung enger Toleranzen über Tausende von Einheiten hinweg führt zu erheblichen Betriebsreibungen. Hersteller begegnen dieser Herausforderung durch strukturierte Methoden.
Implementieren Sie statistische Prozesskontrolle (SPC): Qualitätsteams verwenden SPC-Diagramme, um Werkzeugverschleiß und Maschinendrift in Echtzeit zu verfolgen.
Planen Sie vorausschauende Wartung: Techniker tauschen Schneidwerkzeuge basierend auf Datentrends aus, nicht erst, nachdem Mängel aufgetreten sind.
Führen Sie stichprobenartige Stichproben durch: Inspektoren ziehen Einheiten in unvorhersehbaren Abständen für strenge zerstörende Tests.
Automatisieren Sie Inspektionsspuren: Laserscanner bewerten die Abmessungen sofort, während sich Teile entlang des Förderbands bewegen.
Diese Schritte stellen sicher, dass der zehntausendste Teil der Qualität des ersten entspricht.
Verlassen Sie sich niemals auf mündliche Zusicherungen. Käufer müssen vor Vertragsabschluss spezifische Unterlagen anfordern. Ein seriöser Anbieter stellt diese Dokumente bereitwillig zur Verfügung.
Mill Test Reports (MTRs) überprüfen die genaue chemische Zusammensetzung der Rohlegierung. Sie beweisen, dass das Material den geforderten Spezifikationen entspricht. Sie benötigen außerdem Analysen der chemischen Zusammensetzung und Daten zu mechanischen Eigenschaften. Fordern Sie abschließend die Ergebnisse des hydrostatischen Tests an. Diese Protokolle zeigen, dass die Teile den Nenndruck erfolgreich gehalten haben, ohne dass es zu Undichtigkeiten kam. Fehlende Dokumentation weist stark auf eine mangelnde Prozesskontrolle hin.
Um die interne Integrität zu testen, ohne die Komponente zu zerstören, ist eine hochentwickelte Ausrüstung erforderlich. Fragen Sie potenzielle Anbieter nach ihren internen Testprotokollen.
Grundlegende Methoden der zerstörungsfreien Prüfung (NDT). |
||
NDT-Protokoll |
Primäre Funktion |
Häufiger Fehler erkannt |
|---|---|---|
Röntgen / Radiographie |
Untersucht die tiefe innere Struktur |
Verborgene Hohlräume, Porosität und tiefe Risse |
Ultraschallprüfung (UT) |
Misst die Wandstärke über Schallwellen |
Materialverdünnung und Laminierungsfehler |
Magnetisches Teilchen |
Erkennt Oberflächenfehler und oberflächennahe Fehler |
Haarrisse in ferromagnetischen Metallen |
Farbeindringmittel |
Hebt mikroskopisch kleine Oberflächenbrüche hervor |
Oberflächenbrechende Defekte an nicht porösen Materialien |
Robuste interne ZfP-Fähigkeiten beweisen, dass der Hersteller die Fehlervermeidung ernst nimmt. Die Auslagerung dieser Tests verzögert häufig die Produktion und weist auf eine geringere Betriebsreife hin.
Bevor Sie Großbestellungen aufgeben, führen Sie eine umfassende Anlagenprüfung durch. Bewerten Sie die betriebliche Reife des Anbieters gründlich. Überprüfen Sie ihre ISO 9001-Zertifizierungen, um standardisierte Managementpraktiken sicherzustellen. Überprüfen Sie die Maschinenkalibrierungsprotokolle. Eine seltene Kalibrierung garantiert eine Dimensionsabweichung im Laufe der Zeit.
Untersuchen Sie die Verwaltung ihres Rohstoffbestands. Organisierte Anlagen trennen verschiedene Legierungsqualitäten streng, um Kreuzkontaminationen zu verhindern. Beachten Sie die Sauberkeits- und Sicherheitsprotokolle in der Fabrikhalle. Eine unorganisierte Umgebung spiegelt normalerweise eine chaotische Qualitätskontrolle wider. Durch die Kapazitätsüberprüfung wird bestätigt, dass sie Ihre Volumenanforderungen erfüllen können, ohne dass die Kontrolle darunter leidet.
Präzision und Langlebigkeit sind bei Industriekomponenten niemals angeborene Eigenschaften. Sie resultieren ausschließlich aus strengen, überprüfbaren Herstellungsprotokollen. Kleinere Versäumnisse bei der Bearbeitung oder dem Wärmemanagement gefährden die Sicherheit umfangreicher Infrastrukturprojekte. Eine erfolgreiche Beschaffung erfordert eine gründliche Prüfung der Produktionsumgebung.
Die Bewertung des Herstellungsprozesses ist ebenso wichtig wie die Bewertung des Endprodukts. Zuverlässige Partner nutzen Automatisierung, umfassende NDT und strikte Materialrückverfolgbarkeit. Sie halten durch statistische Prozesskontrolle enge Toleranzen bei Großserienläufen ein. Die Konzentration auf diese betrieblichen Gegebenheiten garantiert eine überragende Komponentenleistung.
Ergreifen Sie noch heute Maßnahmen, um Ihre Lieferkette zu sichern. Fordern Sie eine technische Beratung mit Ihren potenziellen Anbietern an. Reichen Sie einen speziellen Entwurf für eine gründliche Machbarkeitsprüfung ein. Fordern Sie abschließend eine Mustercharge mit vollständiger Qualitätskontrolldokumentation an, um ihre Fähigkeiten zu validieren.
A: Konzentrieren Sie sich auf präzise Maßtoleranzen, nahtlose Konstruktionsmethoden und überprüfbare Ultraschallprüfungen. Diese Elemente sorgen für eine gleichmäßige Wandstärke und verhindern so Schwachstellen, die bei extremer innerer Belastung brechen könnten.
A: Heben Sie die Notwendigkeit hervor, Mill Test Reports (MTRs) anzufordern. Überprüfen Sie detaillierte Wärmebehandlungsprotokolle, um die Spannungsentlastung zu bestätigen, und validieren Sie metallurgische Tests Dritter für eine unvoreingenommene Materialbestätigung.
A: Fehler sind oft auf schlechte Nachbearbeitungsmethoden zurückzuführen. Eine unzureichende Spannungsentlastung nach dem Schmieden oder ein ungenaues Gewindeschneiden beeinträchtigen das Bauteil. Ohne eine exakte mechanische Ausführung bedeutet die Qualität des Rohmaterials wenig.
A: Achten Sie auf grundlegende Branchenanforderungen wie ISO 9001 für das Qualitätsmanagement. Fordern Sie ASME/PED-Konformität für Druckgeräte und spezifische Branchenzulassungen wie API-Zertifizierungen für Öl- und Gasanwendungen.
