Les systèmes industriels de transport de fluides et de gaz évoluent dans des environnements très exigeants et à enjeux élevés. Des écarts dimensionnels mineurs entraînent souvent des défaillances catastrophiques du système. Les temps d'arrêt imprévus perturbent les opérations et nuisent à la réputation des installations. Les chefs de projet sont confrontés à une pression importante pour trouver des composants conçus pour des performances irréprochables.
L’évaluation des fournisseurs nécessite de regarder bien au-delà des fiches techniques standard. Vous devez contre-examiner les méthodologies de production réelles et les cadres de contrôle qualité internes. De nombreux fournisseurs revendiquent des normes élevées, mais les réalités de leurs usines sont souvent insuffisantes. Un processus de vérification rigoureux sépare les composants banalisés des solutions techniques.
Cet article fournit aux chefs de projet et aux ingénieurs en achats un cadre fondé sur des preuves. Nous explorerons comment contrôler minutieusement la précision de la fabrication et garantir la fiabilité des composants à long terme. Vous apprendrez les variables fondamentales qui dictent la précision des tolérances, la science des matériaux derrière les alliages durables et la documentation exacte requise pour vérifier les capacités de l'usine avant de signer un contrat.
La précision dicte les performances : le strict respect des tolérances d'usinage CNC pendant le traitement évite les défaillances des joints dans les applications à fortes vibrations et haute pression.
La durabilité commence au niveau métallurgique : la résilience à long terme repose sur une qualité vérifiable des matières premières, des traitements thermiques appropriés et des revêtements de surface spécifiques à l'application.
La transparence des tests n'est pas négociable : les fabricants crédibles fournissent par défaut des rapports de tests d'usine (MTR) et une documentation complète sur les tests non destructifs (CND).
Le contrôle stratégique atténue les risques : l'évaluation des cadres d'assurance qualité internes d'un fournisseur garantit une qualité évolutive et reproductible sur les cycles de production à haut volume.
Les composants de qualité inférieure introduisent de graves vulnérabilités dans les infrastructures critiques. Les microfissures restent souvent invisibles à l’œil nu lors des premières inspections. Ces minuscules fissures se propagent rapidement sous une contrainte mécanique continue. Des profils de filetage incohérents provoquent des chutes de pression immédiates lors de l'installation. Dans des environnements comme les raffineries pétrochimiques ou les centrales électriques, ces défauts déclenchent des fuites dangereuses.
Les protocoles de sécurité des installations dépendent fortement de la fiabilité des composants. Un seul joint défaillant compromet toute la boucle de transport. Les fuites libèrent des gaz toxiques ou volatils dans les espaces de travail, mettant ainsi le personnel en danger. En outre, les défaillances structurelles appellent un examen réglementaire strict. Les violations de conformité entraînent souvent de lourdes amendes et des fermetures obligatoires d’installations. Donner la priorité à une surveillance stricte de la qualité évite ces scénarios dangereux.
Une qualité de lot incohérente fait dérailler les phases d’installation étroitement planifiées. Les équipes de construction ne peuvent pas progresser lorsqu'elles rencontrent des dimensions incompatibles ou un mauvais biseautage. Les travailleurs doivent suspendre les opérations pour identifier les unités défectueuses. Cela arrête complètement les phases de projet en aval.
Les retouches nécessitent des heures de travail importantes. Les équipes doivent désouder, retirer et remplacer les composants défectueux. L’attente des expéditions de remplacement prolonge encore les délais. Les responsables des achats sont alors confrontés à des goulots d’étranglement logistiques en cascade. Un contrôle qualité cohérent garantit que chaque lot arrive prêt pour une intégration transparente. En appliquant un contrôle strict, vous protégez la dynamique du projet et franchissez des étapes de livraison cruciales.

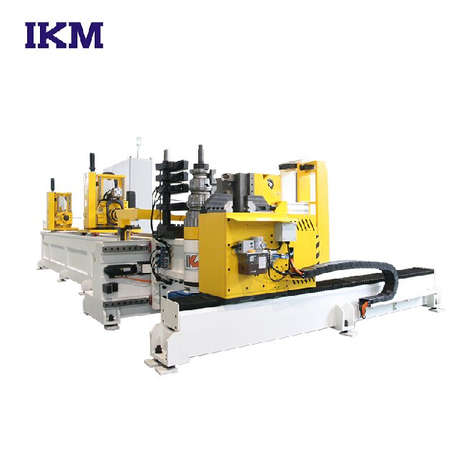

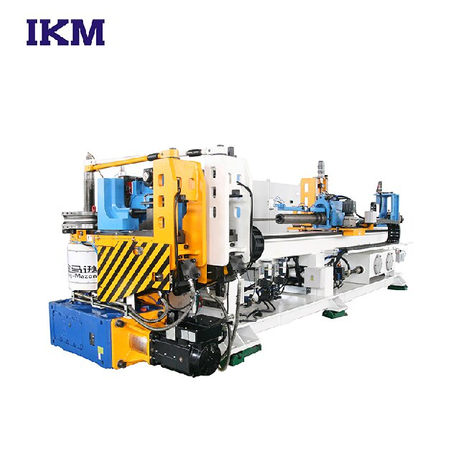

La production moderne repose en grande partie sur des centres d’usinage automatisés multi-axes. Ces systèmes avancés éliminent les erreurs humaines imprévisibles. Ils maintiennent des tolérances dimensionnelles exactes sur des lots exceptionnellement grands. Le traitement des raccords de tuyauterie nécessite une uniformité absolue de l’épaisseur de la paroi et de la précision de l’angle.
La technologie CNC permet aux ingénieurs de programmer des géométries complexes. Les machines exécutent ces programmes de manière répétée et sans déviation. Les systèmes de surveillance de l’usure des outils ajustent automatiquement les trajectoires de coupe. Cet ajustement continu empêche une dérive progressive des tolérances. Une telle précision garantit que chaque composant correspond parfaitement au plan CAO d'origine. Les opérateurs surveillent les tableaux de bord du logiciel plutôt que de mesurer manuellement chaque coupe. Cette évolution vers l’automatisation garantit une précision évolutive.
L’étanchéité des joints dépend entièrement d’un filetage et d’une préparation des joints impeccables. L’obtention de scellés immédiats nécessite des critères d’évaluation stricts.
Précision du profil du filetage : les fabricants doivent couper les filetages NPT et BSPT à des angles de conicité précis. Des cônes incorrects empêchent un engagement sûr.
Douceur de la crête et de la racine : les crêtes de filetage dentelées provoquent des grippages lors de l'assemblage. Les racines lisses assurent une répartition uniforme du stress.
Uniformité du biseautage : les composants soudés exigent des angles de biseau précis. Les biseaux uniformes permettent une pénétration optimale de la soudure.
Contrôles de concentricité : L'alésage interne doit s'aligner parfaitement avec les filetages externes. Un mauvais alignement provoque un écoulement inégal du fluide et des turbulences.
Ces détails distinguent les pièces fiables des risques de défaillance imminents. Les machinistes utilisent des bagues de jauge étalonnées pour vérifier instantanément le pas du filetage. Le strict respect de ces critères garantit une installation réussie sur le terrain.
La compatibilité universelle nécessite un alignement strict sur les normes dimensionnelles mondiales. Les plans d'ingénierie dictent des cadres spécifiques tels que ASME B16.9, ANSI et DIN. Le respect de ces directives garantit l’interopérabilité entre les systèmes. Un composant fabriqué en Europe doit se connecter de manière transparente à une vanne produite en Asie.
Ces normes dictent bien plus que de simples dimensions physiques. Ils définissent des critères de performance minimaux sous des pressions nominales spécifiques. Les fabricants de premier plan intègrent ces paramètres globaux directement dans leur logiciel de production. Ils vérifient régulièrement leurs pièces finies par rapport aux tableaux de normalisation officiels. L’approvisionnement en pièces non conformes entraîne inévitablement des échecs de connexion lors de l’assemblage.
L'adaptation de l'alliage spécifique aux facteurs de stress environnementaux constitue la base de la durabilité. Les fluides corrosifs et les températures extrêmes dégradent rapidement les métaux incompatibles. Vous devez suivre attentivement l’origine des matières premières.
Alliages courants et applications recommandées |
||
Type d'alliage |
Caractéristiques clés |
Environnement opérationnel idéal |
|---|---|---|
Acier inoxydable 316L |
Haute résistance à la corrosion, faible teneur en carbone |
Transport de produits chimiques marins, pharmaceutiques et acides |
Acier au carbone |
Haute résistance à la traction, rentable |
Conduites de vapeur, de pétrole et de gaz haute pression non corrosives |
Acier inoxydable duplex |
Limite d'élasticité supérieure, résiste à la fissuration sous contrainte |
Forage offshore, usines de dessalement lourd |
La traçabilité garantit l'authenticité. Les équipes d’approvisionnement doivent toujours vérifier la composition chimique. Les matériaux authentiques fonctionnent exactement comme prévu sous contrainte.
Le forgeage et le moulage créent intrinsèquement des contraintes moléculaires internes. Le traitement thermique modifie fondamentalement la durabilité mécanique du composant final. Les fabricants utilisent des cycles thermiques spécifiques pour manipuler la structure interne des grains du métal.
La normalisation affine la taille des grains pour une résistance uniforme. La trempe durcit l'extérieur en refroidissant rapidement le métal dans l'huile ou l'eau. La trempe suit la trempe pour restaurer la flexibilité nécessaire et soulager la fragilité. Sauter ces étapes rend la pièce vulnérable aux fractures soudaines par impact. Une bonne gestion thermique garantit que le métal peut absorber les chocs opérationnels sans se fissurer.
Le métal brut nécessite une protection contre la dégradation oxydative. Les finitions de surface constituent le principal mécanisme de défense contre l’usure chimique. La galvanisation plonge l'acier dans le zinc fondu. Cela crée une couche sacrificielle protégeant contre la rouille. Les revêtements époxy fournissent une barrière robuste contre les environnements souterrains difficiles.
Pour l'acier inoxydable, le décapage et la passivation sont essentiels. Le décapage élimine les impuretés de surface à l’aide d’un bain acide spécialisé. La passivation favorise alors la formation d'un bouclier naturel d'oxyde de chrome. Ce bouclier invisible empêche la corrosion par piqûre localisée. Une finition appropriée prolonge considérablement la durée de vie opérationnelle de l’installation.

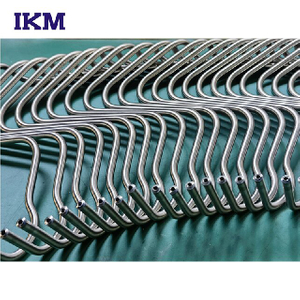

Les processus d’extrusion et de pliage étirent les fibres métalliques de manière agressive. Cette manipulation physique provoque souvent un amincissement dangereux du matériau au niveau des virages. Les parois minces se brisent facilement sous une pression interne élevée. Les installations de fabrication de raccords de tuyauterie doivent atténuer de manière proactive ce risque spécifique.
Les opérateurs de haut niveau utilisent la mesure d’épaisseur par ultrasons. Ils cartographient toute la géométrie du composant. Les ondes sonores à haute fréquence mesurent la distance exacte entre les murs intérieurs et extérieurs. Cela vérifie l’intégrité structurelle sans détruire la pièce. Toute unité tombant en dessous du seuil minimum est immédiatement rejetée. Un jaugeage cohérent protège les utilisateurs en aval des éruptions catastrophiques.
Le moulage et le forgeage comportent des risques structurels inhérents. Les gaz piégés créent des poches d’air microscopiques appelées porosité. Un refroidissement rapide induit un choc thermique, conduisant à des microfissures. Pour éviter ces faiblesses, les ingénieurs doivent mettre en œuvre des contrôles thermiques précis.
Ils surveillent les taux de refroidissement à l’aide de capteurs infrarouges avancés. Un refroidissement lent et contrôlé permet aux gaz de s'échapper avant que le métal ne se solidifie complètement. Le préchauffage des matrices de forgeage réduit la différence de température entre l'outil et la matière première. Ces pratiques méticuleuses en usine éliminent les causes profondes des vides structurels. Une architecture interne solide garantit une capacité de charge maximale.
La production à grande échelle dilue souvent la précision. Le maintien de tolérances strictes sur des milliers d’unités introduit des frictions opérationnelles importantes. Les fabricants relèvent ce défi grâce à des méthodologies structurées.
Mettre en œuvre le contrôle statistique des processus (SPC) : les équipes qualité utilisent des graphiques SPC pour suivre l'usure des outils et la dérive des machines en temps réel.
Planifiez une maintenance prédictive : les techniciens remplacent les outils de coupe en fonction des tendances des données, et non après l'apparition de défauts.
Effectuer un éccomporte des risques inhérents et les machines doivent être conçues pour protéger les opérateurs. ~!phoenix_var147_1!~
Automatisez les voies d'inspection : les scanners laser évaluent instantanément les dimensions à mesure que les pièces se déplacent le long de la bande transporteuse.
Ces étapes garantissent que la dix millième pièceocorrespond à la qualité de la première.
Ne vous fiez jamais à des assurances verbales. Les acheteurs doivent demander des documents spécifiques avant de contracter. Un fournisseur crédible fournit volontiers ces documents.
Les rapports de tests d'usine (MTR) vérifient la composition chimique exacte de l'alliage brut. Ils prouvent que le matériau répond aux spécifications demandées. Vous avez également besoin d’analyses de composition chimique et de données sur les propriétés mécaniques. Enfin, demandez les résultats des tests hydrostatiques. Ces journaux démontrent que les pièces ont réussi à maintenir les pressions nominales sans fuite. La documentation manquante indique fortement un manque de contrôle du processus.
Tester la solidité interne sans détruire le composant nécessite un équipement sophistiqué. Renseignez-vous auprès des fournisseurs potentiels sur leurs protocoles de test internes.
Méthodes essentielles de contrôles non destructifs (CND) |
||
Protocole CND |
Fonction principale |
Défaut commun détecté |
|---|---|---|
Radiographie / Radiographie |
Examine la structure interne profonde |
Vides cachés, porosité et fissures profondes |
Tests par ultrasons (UT) |
Mesure l'épaisseur de la paroi via des ondes sonores |
Défauts d’amincissement et de stratification du matériau |
Particule magnétique |
Détecte les défauts de surface et proches de la surface |
Fractures capillaires dans les métaux ferromagnétiques |
Pénétrant |
Met en évidence les brèches microscopiques de la surface |
Défauts de rupture de surface sur matériaux non poreux |
De robustes capacités CND internes prouvent que le fabricant prend la prévention des défauts au sérieux. L'externalisation de ces tests retarde souvent la production et indique une maturité opérationnelle moindre.
Avant de passer des commandes groupées, effectuez un audit complet des installations. Évaluez minutieusement la maturité opérationnelle du fournisseur. Vérifiez leurs certifications ISO 9001 pour garantir des pratiques de gestion standardisées. Inspectez leurs journaux d’étalonnage de la machine. Un étalonnage peu fréquent garantit une dérive dimensionnelle au fil du temps.
Examiner leur gestion des stocks de matières premières. Des installations organisées séparent rigoureusement les différentes qualités d’alliage pour éviter toute contamination croisée. Respecter les protocoles de propreté et de sécurité des sols de l’usine. Un environnement désorganisé reflète généralement un contrôle qualité chaotique. La vérification de la capacité confirme qu'ils peuvent répondre à vos demandes de volume sans sacrifier la surveillance.
La précision et la durabilité des composants industriels ne sont jamais des caractéristiques inhérentes. Ils résultent exclusivement de protocoles de fabrication rigoureux et vérifiables. Des oublis mineurs dans l’usinage ou la gestion thermique compromettent la sécurité des projets d’infrastructures massifs. Un approvisionnement réussi exige un examen approfondi de l’atelier de production.
L'évaluation du processus de fabrication est tout aussi critique que l'évaluation du produit final. Des partenaires fiables tirent parti de l'automatisation, des CND complets et d'une traçabilité stricte des matériaux. Ils maintiennent des tolérances strictes sur les volumes élevés grâce à un contrôle statistique des processus. Se concentrer sur ces réalités opérationnelles garantit des performances supérieures des composants.
Agissez dès aujourd’hui pour sécuriser votre chaîne d’approvisionnement. Demandez une consultation technique avec vos fournisseurs potentiels. Soumettez un plan spécialisé pour un examen de faisabilité rigoureux. Enfin, demandez un échantillon de lot accompagné d’une documentation complète de contrôle qualité pour valider leurs capacités.
R : Concentrez-vous sur des tolérances dimensionnelles précises, des méthodes de construction sans couture et des tests par ultrasons vérifiables. Ces éléments garantissent une épaisseur de paroi uniforme, évitant ainsi les points faibles qui pourraient se rompre sous des contraintes internes extrêmes.
R : Soulignez la nécessité de demander des rapports d'essais d'usine (MTR). Examinez les journaux de traitement thermique détaillés pour confirmer le soulagement des contraintes et validez les tests métallurgiques tiers pour une confirmation impartiale des matériaux.
R : Les échecs proviennent souvent de mauvaises méthodologies de post-traitement. Une relaxation inadéquate des contraintes après le forgeage ou un filetage imprécis compromet le composant. La qualité des matières premières ne signifie pas grand-chose sans une exécution mécanique exacte.
R : Recherchez les exigences de base de l'industrie telles que la norme ISO 9001 pour la gestion de la qualité. Exigez la conformité ASME/PED pour les équipements sous pression et des approbations industrielles spécifiques telles que les certifications API pour les applications pétrolières et gazières.
