Os sistemas industriais de transporte de fluidos e gases operam em ambientes altamente exigentes e de alto risco. Pequenos desvios dimensionais geralmente levam a falhas catastróficas do sistema. O tempo de inatividade não programado interrompe as operações e prejudica a reputação das instalações. Os gerentes de projeto enfrentam uma pressão significativa para adquirir componentes projetados para um desempenho impecável.
Avaliar fornecedores exige olhar muito além das folhas de especificações padrão. Você deve examinar as metodologias reais de produção e as estruturas internas de controle de qualidade. Muitos fornecedores reivindicam padrões elevados, mas a realidade do chão de fábrica muitas vezes fica aquém. Um rigoroso processo de verificação separa os componentes comoditizados das soluções projetadas.
Este artigo fornece aos gerentes de projeto e engenheiros de compras uma estrutura baseada em evidências. Exploraremos como examinar minuciosamente a precisão da fabricação e garantir a confiabilidade dos componentes a longo prazo. Você aprenderá as principais variáveis que determinam a precisão da tolerância, a ciência dos materiais por trás das ligas duráveis e a documentação exata necessária para verificar as capacidades da fábrica antes de assinar um contrato.
A precisão determina o desempenho: A adesão estrita às tolerâncias de usinagem CNC durante o processamento evita falhas nas juntas em aplicações de alta vibração e alta pressão.
A durabilidade começa no nível metalúrgico: a resiliência a longo prazo depende da classificação verificável da matéria-prima, de tratamentos térmicos apropriados e de revestimentos de superfície específicos para cada aplicação.
A transparência dos testes não é negociável: fabricantes confiáveis fornecem documentação abrangente de relatórios de testes de moinho (MTRs) e testes não destrutivos (NDT) por padrão.
A verificação estratégica reduz os riscos: a avaliação das estruturas internas de controle de qualidade de um fornecedor garante qualidade escalonável e repetível em execuções de produção de alto volume.
Componentes abaixo do padrão introduzem vulnerabilidades graves em infraestruturas críticas. As microfissuras muitas vezes permanecem invisíveis a olho nu durante as inspeções iniciais. Essas pequenas rachaduras se propagam rapidamente sob estresse mecânico contínuo. Perfis de rosca inconsistentes causam quedas imediatas de pressão na instalação. Em ambientes como refinarias petroquímicas ou usinas de geração de energia, essas falhas provocam vazamentos perigosos.
Os protocolos de segurança das instalações dependem muito da confiabilidade dos componentes. Uma única junta com falha compromete todo o ciclo de transporte. Vazamentos liberam gases tóxicos ou voláteis nos espaços de trabalho, colocando o pessoal em perigo. Além disso, as falhas estruturais convidam a um escrutínio regulamentar rigoroso. As violações de conformidade geralmente resultam em multas pesadas e fechamento obrigatório de instalações. Priorizar a supervisão rigorosa da qualidade evita esses cenários perigosos.
A qualidade inconsistente dos lotes inviabiliza fases de instalação bem programadas. As equipes de construção não conseguem progredir quando encontram dimensões incompatíveis ou chanfros inadequados. Os trabalhadores devem pausar as operações para identificar as unidades defeituosas. Isso interrompe totalmente as fases posteriores do projeto.
O retrabalho exige horas de trabalho significativas. As equipes devem dessoldar, remover e substituir componentes defeituosos. Esperar por remessas de reposição aumenta ainda mais os atrasos. Os gerentes de compras enfrentam então gargalos logísticos em cascata. O controle de qualidade consistente garante que cada lote chegue pronto para uma integração perfeita. Ao aplicar uma verificação rigorosa, você protege o impulso do projeto e atinge marcos cruciais de entrega.

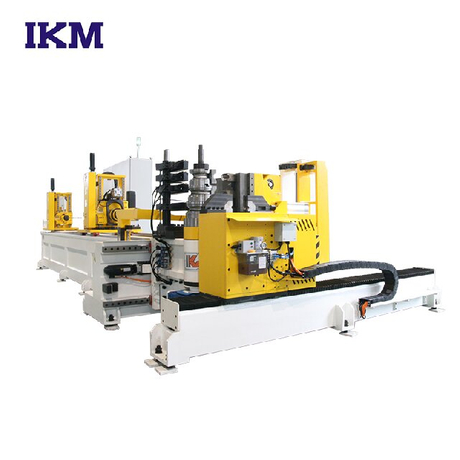

A produção moderna depende fortemente de centros de usinagem automatizados e multieixos. Esses sistemas avançados eliminam erros humanos imprevisíveis. Eles mantêm tolerâncias dimensionais exatas em lotes excepcionalmente grandes. O processamento de encaixe de tubo requer uniformidade absoluta na espessura da parede e exatidão do ângulo.
A tecnologia CNC permite que os engenheiros programem geometrias complexas. As máquinas executam esses programas repetidamente sem desvios. Os sistemas de monitoramento de desgaste de ferramentas ajustam automaticamente os caminhos de corte. Este ajuste contínuo evita desvios graduais de tolerância. Essa precisão garante que cada componente corresponda perfeitamente ao projeto CAD original. Os operadores monitoram painéis de software em vez de medir manualmente cada corte. Essa mudança em direção à automação garante precisão escalonável.
As vedações à prova de vazamentos dependem inteiramente do corte perfeito da rosca e da preparação da junta. Alcançar selos imediatos requer critérios de avaliação rigorosos.
Precisão do perfil da rosca: Os fabricantes devem cortar as roscas NPT e BSPT em ângulos cônicos exatos. Conicidades incorretas impedem o engate seguro.
Suavidade da crista e da raiz: Cristas de rosca irregulares causam escoriações durante a montagem. Raízes lisas garantem uma distribuição uniforme do estresse.
Uniformidade de chanfro: Componentes soldados exigem ângulos de chanfro precisos. Chanfros uniformes permitem ótima penetração da solda.
Verificações de concentricidade: O furo interno deve estar perfeitamente alinhado com as roscas externas. O desalinhamento causa fluxo irregular de fluido e turbulência.
Esses detalhes separam peças confiáveis de riscos de falha iminentes. Os maquinistas usam anéis calibrados para verificar o passo da rosca instantaneamente. A adesão estrita a esses critérios garante uma instalação em campo bem-sucedida.
A compatibilidade universal requer um alinhamento rigoroso com as padronizações dimensionais globais. Os projetos de engenharia determinam estruturas específicas como ASME B16.9, ANSI e DIN. A adesão a essas diretrizes garante a interoperabilidade entre sistemas. Um componente fabricado na Europa deve conectar-se perfeitamente a uma válvula produzida na Ásia.
Esses padrões ditam mais do que apenas dimensões físicas. Eles definem critérios mínimos de desempenho sob classificações de pressão específicas. Os fabricantes de primeira linha incorporam esses parâmetros globais diretamente em seu software de produção. Eles auditam rotineiramente suas peças acabadas em relação às tabelas oficiais de padronização. A aquisição de peças não conformes inevitavelmente leva a falhas de conexão durante a montagem.
Combinar a liga específica com os estressores ambientais constitui a base da durabilidade. Fluidos corrosivos e temperaturas extremas degradam rapidamente metais incompatíveis. Você deve rastrear cuidadosamente as origens das matérias-primas.
Ligas Comuns e Aplicações Recomendadas |
||
Tipo de liga |
Características principais |
Ambiente Operacional Ideal |
|---|---|---|
Aço inoxidável 316L |
Alta resistência à corrosão, baixo teor de carbono |
Transporte marítimo, farmacêutico e de produtos químicos ácidos |
Aço carbono |
Alta resistência à tração, econômico |
Linhas de vapor de alta pressão, óleo e gás não corrosivo |
Duplex Inox |
Resistência ao escoamento superior, resiste à fissuração por tensão |
Perfuração offshore, usinas de dessalinização pesada |
A rastreabilidade garante autenticidade. As equipes de compras devem sempre verificar a composição química. Os materiais autênticos funcionam exatamente como projetados sob estresse.
Forjar e fundir criam inerentemente tensões moleculares internas. O tratamento térmico altera fundamentalmente a durabilidade mecânica do componente final. Os fabricantes usam ciclos térmicos específicos para manipular a estrutura interna dos grãos do metal.
A normalização refina o tamanho do grão para obter resistência uniforme. A têmpera endurece o exterior ao resfriar rapidamente o metal em óleo ou água. A têmpera segue a têmpera para restaurar a flexibilidade necessária e aliviar a fragilidade. Ignorar essas etapas deixa a peça vulnerável a fraturas por impacto repentino. O gerenciamento térmico adequado garante que o metal possa absorver choques operacionais sem rachar.
O metal bruto requer proteção contra a degradação oxidativa. Os acabamentos superficiais servem como principal mecanismo de defesa contra o desgaste químico. A galvanização mergulha o aço em zinco fundido. Isso cria uma camada sacrificial que protege contra a ferrugem. Os revestimentos epóxi fornecem uma barreira robusta contra ambientes subterrâneos agressivos.
Para aço inoxidável, a decapagem e a passivação são críticas. A decapagem remove as impurezas da superfície usando um banho ácido especializado. A passivação promove então a formação de um escudo natural de óxido de cromo. Este escudo invisível evita a corrosão localizada. O acabamento adequado prolonga significativamente a vida útil da instalação.

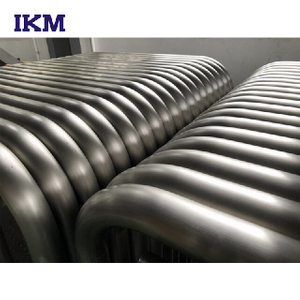

Os processos de extrusão e dobra esticam as fibras metálicas de forma agressiva. Esta manipulação física muitas vezes causa um afinamento perigoso do material nas curvas. Paredes finas rompem facilmente sob alta pressão interna. As instalações de fabricação de acessórios para tubos devem mitigar proativamente esse risco específico.
Operadores de primeira linha utilizam medição de espessura ultrassônica. Eles mapeiam toda a geometria do componente. Ondas sonoras de alta frequência medem a distância exata entre as paredes internas e externas. Isso verifica a integridade estrutural sem destruir a peça. Qualquer unidade que fique abaixo do limite mínimo enfrenta rejeição imediata. A medição consistente protege os usuários a jusante contra explosões catastróficas.
Fundição e forjamento acarretam riscos estruturais inerentes. Os gases aprisionados criam bolsas de ar microscópicas conhecidas como porosidade. O resfriamento rápido induz choque térmico, levando a microfissuras. Para evitar essas deficiências, os engenheiros devem implementar controles térmicos exatos.
Eles monitoram as taxas de resfriamento usando sensores infravermelhos avançados. O resfriamento lento e controlado permite que os gases escapem antes que o metal se solidifique completamente. O pré-aquecimento das matrizes de forjamento reduz o diferencial de temperatura entre a ferramenta e a matéria-prima. Essas práticas meticulosas no chão de fábrica eliminam as causas profundas dos vazios estruturais. A arquitetura interna sólida garante a máxima capacidade de carga.
O dimensionamento da produção muitas vezes dilui a precisão. Manter tolerâncias rígidas em milhares de unidades introduz um atrito operacional significativo. Os fabricantes enfrentam este desafio através de metodologias estruturadas.
Implementar Controle Estatístico de Processo (SPC): As equipes de qualidade usam gráficos SPC para rastrear o desgaste da ferramenta e o desvio da máquina em tempo real.
Programe manutenção preditiva: os técnicos substituem as ferramentas de corte com base nas tendências dos dados, e não após o aparecimento de defeitos.
Conduzir amostragem aleatória em lote: os inspetores extraem unidades em intervalos imprevisíveis para testes destrutivos rigorosos.
Automatize as pistas de inspeção: Os scanners a laser avaliam as dimensões instantaneamente à medida que as peças se movem ao longo da correia transportadora.
Essas etapas garantem que a décima milésima parte corresponda à qualidade da primeira.
Nunca confie em garantias verbais. Os compradores devem solicitar documentação específica antes da contratação. Um fornecedor confiável fornece esses documentos de boa vontade.
Os Relatórios de Teste de Moinho (MTRs) verificam a composição química exata da liga bruta. Eles comprovam que o material atende às especificações solicitadas. Você também precisa de análises de composição química e dados de propriedades mecânicas. Por fim, solicite os resultados dos testes hidrostáticos. Esses registros demonstram que as peças mantiveram com sucesso as pressões nominais sem vazamentos. A falta de documentação indica fortemente uma falta de controle do processo.
Testar a integridade interna sem destruir o componente requer equipamentos sofisticados. Pergunte aos fornecedores em potencial sobre seus protocolos de teste internos.
Métodos essenciais de testes não destrutivos (END) |
||
Protocolo END |
Função Primária |
Defeito Comum Detectado |
|---|---|---|
Raio X / Radiografia |
Examina a estrutura interna profunda |
Vazios ocultos, porosidade e fissuras profundas |
Teste Ultrassônico (UT) |
Mede a espessura da parede através de ondas sonoras |
Diluição do material e falhas de laminação |
Partícula Magnética |
Detecta falhas superficiais e próximas à superfície |
Fraturas finas em metais ferromagnéticos |
Corante Penetrante |
Destaca brechas microscópicas na superfície |
Defeitos de ruptura de superfície em materiais não porosos |
Robustos recursos internos de END provam que o fabricante leva a sério a prevenção de defeitos. A terceirização desses testes muitas vezes atrasa a produção e indica menor maturidade operacional.
Antes de fazer pedidos em grandes quantidades, realize uma auditoria abrangente nas instalações. Avalie minuciosamente a maturidade operacional do fornecedor. Verifique suas certificações ISO 9001 para garantir práticas de gestão padronizadas. Inspecione os registros de calibração da máquina. A calibração pouco frequente garante desvio dimensional ao longo do tempo.
Examine o gerenciamento de estoque de matéria-prima. Instalações organizadas separam rigorosamente os diferentes graus de liga para evitar contaminação cruzada. Observe a limpeza do chão de fábrica e os protocolos de segurança. Um ambiente desorganizado geralmente reflete um controle de qualidade caótico. A verificação de capacidade confirma que eles podem atender às suas demandas de volume sem sacrificar a supervisão.
Precisão e durabilidade em componentes industriais nunca são características inerentes. Eles resultam exclusivamente de protocolos de fabricação rigorosos e verificáveis. Pequenos descuidos na usinagem ou no gerenciamento térmico comprometem a segurança de grandes projetos de infraestrutura. Uma aquisição bem-sucedida exige um exame minucioso da área de produção.
Avaliar o processo de fabricação é tão crítico quanto avaliar o produto final. Parceiros confiáveis aproveitam a automação, END abrangente e rastreabilidade rigorosa de materiais. Eles mantêm tolerâncias rígidas em execuções de alto volume por meio do controle estatístico do processo. O foco nessas realidades operacionais garante um desempenho superior dos componentes.
Tome medidas hoje para proteger sua cadeia de suprimentos. Solicite uma consulta técnica com seus possíveis fornecedores. Envie um projeto especializado para uma análise rigorosa de viabilidade. Por fim, solicite um lote de amostra acompanhado de documentação completa de controle de qualidade para validar suas capacidades.
R: Concentre-se em tolerâncias dimensionais precisas, métodos de construção contínuos e testes ultrassônicos verificáveis. Esses elementos garantem espessura uniforme da parede, evitando pontos fracos que poderiam romper sob esforços internos extremos.
R: Destaque a necessidade de solicitar Relatórios de Teste de Moinho (MTRs). Revise registros detalhados de tratamento térmico para confirmar o alívio de tensão e valide testes metalúrgicos de terceiros para confirmação imparcial do material.
R: As falhas geralmente resultam de metodologias de pós-processamento inadequadas. O alívio inadequado da tensão após o forjamento ou o corte impreciso da rosca comprometem a peça. A qualidade da matéria-prima significa pouco sem uma execução mecânica exata.
R: Procure os requisitos básicos da indústria, como a ISO 9001, para gestão da qualidade. Exija conformidade com ASME/PED para equipamentos de pressão e aprovações específicas do setor, como certificações API para aplicações de petróleo e gás.
