Aufrufe: 216 Autor: Site-Editor Veröffentlichungszeit: 13.05.2025 Herkunft: Website

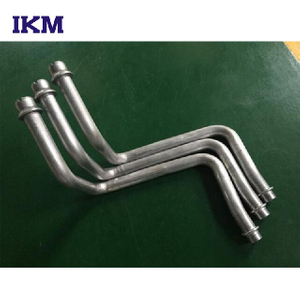

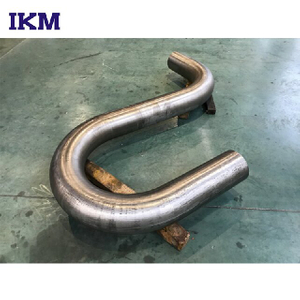

Das Biegen von Rohren ist in vielen Branchen ein grundlegender Prozess – von der Automobilfertigung über die Installation von Heizungs-, Lüftungs- und Klimatechnik bis hin zu kundenspezifischen Metallarbeiten. Das Herzstück dieses Prozesses ist der Bieger , genauer gesagt der Rohrbieger . Doch bei der Verwendung eines Rohrbiegers kommt es nicht nur auf rohe Gewalt an. Es erfordert eine Mischung aus Präzision, Materialverständnis, korrektem Werkzeuggebrauch und sorgfältiger Vorbereitung. Ganz gleich, ob Sie Edelstahlrohre für Hydrauliksysteme oder Aluminiumrohre für Strukturrahmen biegen: Die Beherrschung des Biegeprozesses trägt dazu bei, kostspielige Fehler wie Knicke, Faltenbildung oder Risse zu vermeiden.
Dieser Artikel dient als ausführliches Tutorial zum Biegen von Rohren mit einem Rohrbieger und ist gleichermaßen auf Profis und Heimwerker zugeschnitten. Wir besprechen wichtige Schritte, häufig gestellte Fragen und Best Practices. Am Ende haben Sie einen klaren Fahrplan für die Durchführung sauberer, präziser Biegungen, die den Industriestandards entsprechen.

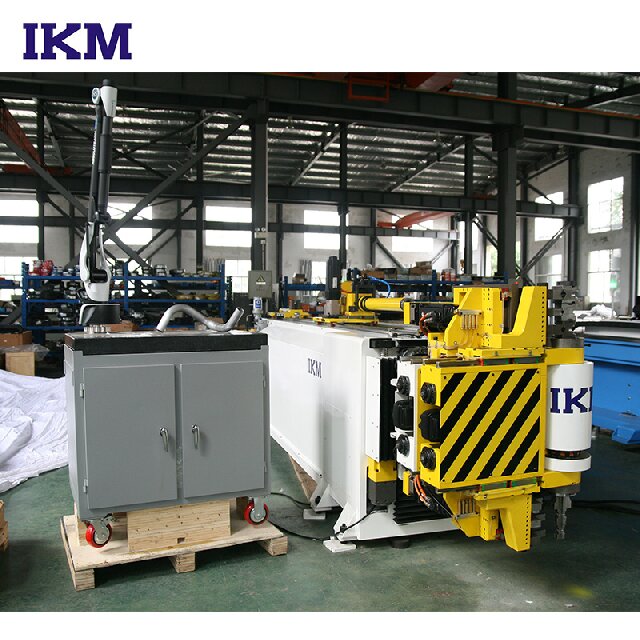

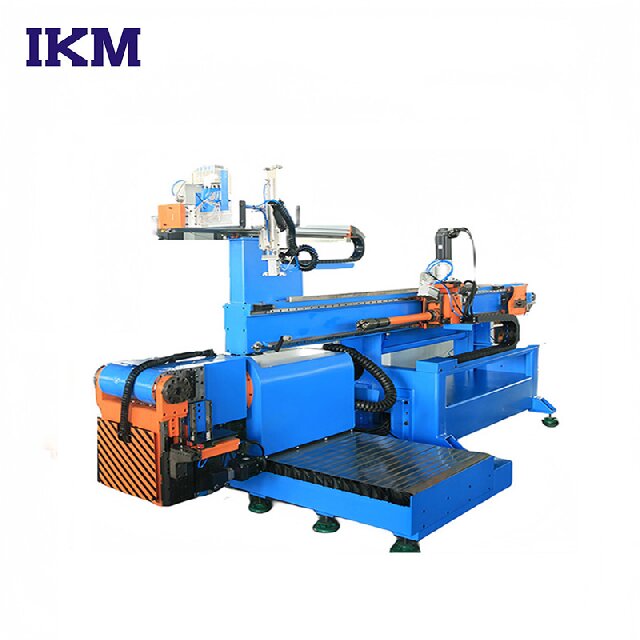

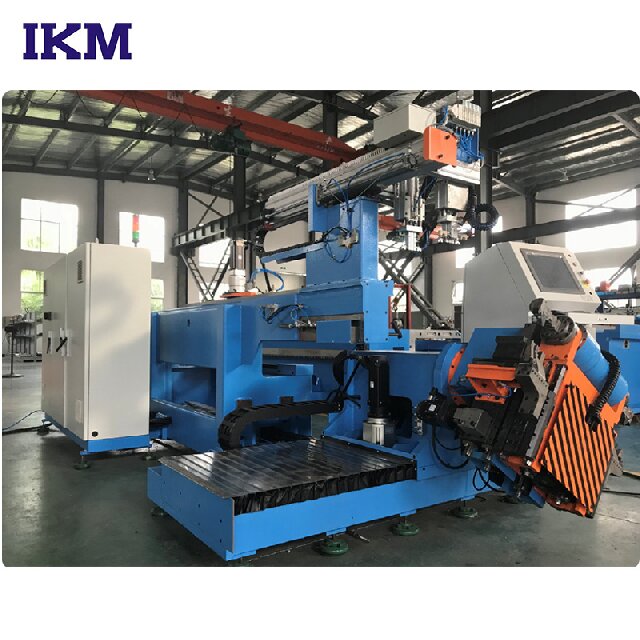

Ein Rohrbieger ist ein mechanisches Werkzeug, mit dem die Krümmung von Metallrohren und -leitungen verändert werden kann, ohne deren strukturelle Integrität zu beeinträchtigen. Dabei wird das Rohr festgeklemmt und dann Kraft ausgeübt, um einen Bogen oder Winkel zu erzeugen. Rohrbieger gibt es in verschiedenen Ausführungen – manuell, hydraulisch und elektrisch – aber dieser Artikel konzentriert sich auf manuelle Rohrbieger , die häufig in Außendiensten und Fertigungsbetrieben eingesetzt werden.
Warum ist das wichtig? Schlechte Biegetechniken können zu Verformungen, Schwächungen oder sogar einem vollständigen Ausfall des Systems führen, in dem die Schläuche angebracht sind. Aus diesem Grund ist die Verwendung eines speziellen Biegegeräts – im Gegensatz zu provisorischen Werkzeugen – unerlässlich. Der Bieger sorgt für eine kontrollierte Kraft und das richtige Matrizenprofil, um das Material während des Biegens zu stützen.

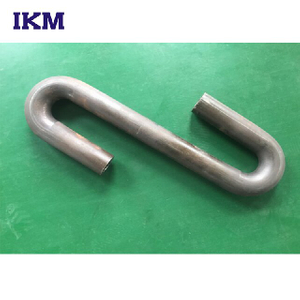

Nicht alle Schlauchmaterialien reagieren unter Druck gleich. Weichere Metalle wie Kupfer oder Aluminium lassen sich leicht biegen, neigen aber zum Abflachen. Härtere Materialien wie Edelstahl widerstehen der Verformung, erfordern jedoch mehr Kraft. Auch der Außendurchmesser (OD) und die Wandstärke des Schlauchs spielen eine entscheidende Rolle. Wählen Sie eine Biegematrize , die genau zum Außendurchmesser Ihres Rohrs passt. für einen optimalen Biegeradius
Tabelle: Gängige Rohrmaterialien und empfohlene Biegeradien.
| Material | min. zum Biegeradius (im Außendurchmesser). | Hinweise |
|---|---|---|
| Kupfer | 3x Außendurchmesser | Vermeiden Sie Knicke bei engen Kurven |
| Aluminium | 2,5x Außendurchmesser | Leicht zu verformen, bei Bedarf Dorn verwenden |
| Edelstahl | 4x Außendurchmesser | Erfordert mehr Kraft, langsam fahren |
| Kohlenstoffstahl | 3x Außendurchmesser | Vielseitig, aber scharfe Kurven knacken |
Verwenden Sie einen Permanentmarker und ein Maßband, um die Mittellinie der gewünschten Biegung zu markieren. Bedenken Sie, dass sich der Schlauch beim Biegen leicht verkürzt. Es ist wichtig, den zu berücksichtigen Biegeabzug – die durch die Kurve verursachte Längenreduzierung. Viele Biegegeräte werden mit Diagrammen oder integrierten Skalen geliefert, die diese Berechnungen unterstützen.
Profi-Tipp: Markieren Sie sowohl den Anfangs- als auch den Endpunkt der Biegung. Sie können auch einen Winkelmesser oder Winkelmesser verwenden, wenn Sie mit zusammengesetzten Winkeln oder mehreren Biegungen am selben Stück arbeiten.
Legen Sie den Schlauch so in den Bieger, dass die Mittellinienmarkierung mit der entsprechenden Indexlinie auf dem Biegestempel übereinstimmt. Stellen Sie sicher, dass das Rohr vollständig in der Nut der Matrize sitzt, um ein Verrutschen oder eine Verformung zu vermeiden. Wenn Ihr Biegegerät über einen Verriegelungsmechanismus oder Klemmarm verfügt, rasten Sie diesen vor dem Biegen sicher ein.
Beachten Sie die Ausrichtung . Jede Verdrehung oder Fehlausrichtung in diesem Stadium kann die Biegung ruinieren oder zu einer schlechten Passung der Baugruppen führen. Wenn Sie mehrere Biegungen durchführen, ist es wichtig, einen Referenzwinkel oder eine Layout-Anleitung beizubehalten.
Beginnen Sie langsam, sich zu beugen und üben Sie während der gesamten Bewegung gleichmäßigen Druck aus. Wenn Sie einen manuellen Rohrbieger mit Ratsche verwenden, wenden Sie die Kraft in einem kontrollierten, gleichmäßigen Rhythmus an. Vermeiden Sie ruckartige Bewegungen oder plötzliche Stopps, da diese zu Spannungsbrüchen im Material führen können.
Beobachten Sie die Winkelanzeige am Biegegerät, falls vorhanden. Stoppen Sie kurz vor dem gewünschten Winkel (normalerweise etwa 2–3°), da Metall dazu neigt, zurückzufedern, sobald der Druck nachlässt. Wenn Sie beispielsweise eine 90°-Biegung wünschen, halten Sie bei 87° an und überprüfen Sie nach dem Loslassen.
Überprüfen Sie die Biegung regelmäßig, um sicherzustellen, dass der Schlauch seine runde Form behält. Einige Benutzer fügen für dünnwandige Rohre einen Dorn oder eine interne Stütze hinzu, aber für die meisten manuellen Vorgänge ist dies nicht erforderlich.
Selbst erfahrenen Profis machen beim Biegen von Rohren gelegentlich Fehler. Hier sind einige Fallstricke und wie man sie verhindert:
Knicken – Tritt häufig auf, wenn dünnwandige Rohre ohne die richtige Matrize oder interne Stütze gebogen werden. Verwenden Sie einen Bieger mit dem richtigen Radius und vermeiden Sie Biegungen unterhalb des Mindestbiegeradius.
Ovalisierung – Das runde Rohr wird oval. Dies ist typischerweise auf übermäßigen Druck oder eine falsch sitzende Matrize zurückzuführen.
Ungenaue Winkel – Verursacht durch falsche Ausrichtung oder Nichtberücksichtigung der Rückfederung. Verwenden Sie Probebiegungen an Reststücken, um Ihre Technik zu verfeinern.
Verdrehte Biegungen – Tritt auf, wenn sich der Schlauch während der Biegung dreht. Sichern Sie das Rohr und verwenden Sie Ausrichtungsmarkierungen, um die Ausrichtung beizubehalten.
Am meisten Rohrbieger sind für Rundrohre konzipiert. Die Verwendung an Vierkantrohren kann zu Beschädigungen oder Verformungen führen. Verwenden Sie für Vierkantrohre einen speziellen Vierkantrohrbieger oder eine Abkantpresse.
Verwenden Sie eine Formel für die Biegezugabe:
Biegezugabe (BA) = A × π/180 × (R + K × T)
Dabei gilt:
A = Biegewinkel in Grad
R = Innenbiegeradius
T = Materialstärke
K = K-Faktor (typischerweise 0,3–0,5)
Der Blick auf ein Biegediagramm oder die Verwendung von CAD-Software trägt dazu bei, Fehler bei komplexen Layouts zu minimieren.
Unter Rückfederung versteht man die leichte Rückkehr des Rohres in seine ursprüngliche Form nach dem Biegen. Um dies zu minimieren, biegen Sie das Rohr leicht zu stark, insbesondere bei der Arbeit mit härteren Metallen wie Stahl oder Titan.
Rohre erfolgreich biegen mit a Rohrbiegen ist sowohl eine Kunst als auch ein mechanischer Prozess. Präzision, Geduld und Planung sind unerlässlich. Indem Sie das Verhalten verschiedener Materialien verstehen, die richtige Matrize auswählen und Ihre Biegungen sorgfältig markieren und ausrichten, können Sie jedes Mal qualitativ hochwertige Ergebnisse erzielen.
Auch wenn es zunächst entmutigend erscheinen mag, wird Ihr Selbstvertrauen durch wiederholtes Üben mit Altrohren und die Einhaltung der oben beschriebenen Schritte schnell gestärkt. Ganz gleich, ob Sie im Baugewerbe, bei der Autoreparatur oder in der Metallverarbeitung tätig sind: Die Beherrschung des Biegens ist eine unschätzbar wertvolle Fähigkeit, die dafür sorgt, dass Ihre Arbeit sowohl funktional als auch professionell ist.
