Le cintrage des tubes est un processus fondamental dans de nombreuses industries, de la fabrication automobile à l'installation de CVC et à la métallurgie sur mesure. L'outil au cœur de ce procédé est la cintreuse , plus précisément la cintreuse de tuyaux . Mais utiliser une cintreuse n’est pas simplement une question de force brute. Cela nécessite un mélange de précision, de compréhension des matériaux, d’utilisation correcte des outils et d’une préparation minutieuse. Que vous courriez des tubes en acier inoxydable pour des systèmes hydrauliques ou des tuyaux en aluminium pour des cadres structurels, la maîtrise du processus de pliage permet d'éviter des erreurs coûteuses telles que des plis, des plissements ou des fissures.
Cet article sert de didacticiel approfondi sur la façon de plier des tubes avec une cintreuse , adapté aussi bien aux professionnels qu'aux bricoleurs. Nous explorerons les étapes essentielles, les questions fréquemment posées et les meilleures pratiques. À la fin, vous disposerez d'une feuille de route claire pour effectuer des virages propres et précis qui répondent aux normes de l'industrie.
Une cintreuse de tuyaux est un outil mécanique utilisé pour modifier la courbure des tuyaux et tubes métalliques sans compromettre leur intégrité structurelle. Il fonctionne en serrant le tube puis en appliquant une force pour créer un arc ou un angle. Il existe différents types de cintreuses de tuyaux : manuelles, hydrauliques et électriques, mais cet article se concentre sur les cintreuses de tuyaux manuelles , qui sont couramment utilisées dans les ateliers de travail sur le terrain et de fabrication.
Pourquoi est-ce important ? De mauvaises techniques de pliage peuvent provoquer une déformation, un affaiblissement, voire une défaillance complète du système dans lequel le tube est appliqué. C'est pourquoi il est essentiel d'utiliser une cintreuse dédiée , par opposition à des outils de fortune. La cintreuse fournit une force contrôlée et le bon profil de matrice pour soutenir le matériau pendant le pliage.
Tous les matériaux des tubes ne réagissent pas de la même manière sous pression. Les métaux plus mous comme le cuivre ou l’aluminium se plient facilement mais ont tendance à s’aplatir. Les matériaux plus durs comme l’acier inoxydable résistent à la déformation mais nécessitent plus de force. Le diamètre extérieur (OD) et l’épaisseur de paroi du tube jouent également un rôle essentiel. Sélectionnez une matrice de cintreuse qui correspond précisément au diamètre extérieur de votre tube pour un rayon de courbure optimal.
Tableau : Matériaux de tubes courants et rayons de
| courbure | recommandés Rayon de courbure (en OD) | Remarques |
|---|---|---|
| Cuivre | 3x DO | Évitez de vous plier dans les virages serrés |
| Aluminium | 2,5x DO | Facile à déformer, utilisez un mandrin si nécessaire |
| Acier inoxydable | 4x DO | Nécessite plus de force, allez lentement |
| Acier au carbone | 3x DO | Polyvalent, mais les virages serrés se fissurent |
Utilisez un marqueur permanent et un ruban à mesurer pour marquer la ligne médiane de l'endroit où vous souhaitez plier. N'oubliez pas que le tube se raccourcit légèrement lors du pliage. Il est essentiel de tenir compte de la déduction pour courbure , c'est-à-dire la réduction de longueur provoquée par la courbe. Beaucoup Les cintreuses sont livrées avec des graphiques ou des échelles intégrées pour faciliter ces calculs.
Conseil de pro : marquez les points de début et de fin du virage. Vous pouvez également utiliser un rapporteur ou un détecteur d'angle si vous travaillez avec des angles composés ou plusieurs courbures sur la même pièce.
Placez le tube dans la cintreuse de sorte que la marque centrale s'aligne avec la ligne d'index appropriée sur la matrice de cintreuse. Assurez-vous que le tube est complètement inséré dans la rainure de la matrice pour éviter tout glissement ou distorsion. Si votre cintreuse est dotée d'un mécanisme de verrouillage ou d'un bras de serrage, engagez-le solidement avant de plier.
Prenez note de l' orientation . Toute torsion ou désalignement à ce stade peut ruiner le pliage ou provoquer un mauvais ajustement des assemblages. Si vous réalisez plusieurs virages, il est essentiel de conserver un angle de référence ou un guide de disposition.
Commencez à vous pencher lentement, en appliquant une pression uniforme tout au long du mouvement. Si vous utilisez une cintreuse manuelle à cliquet, appliquez une force à un rythme contrôlé et cohérent. Évitez les secousses ou les arrêts brusques, qui peuvent entraîner des fractures de contrainte dans le matériau.
Regardez l' indicateur d'angle sur la cintreuse, si disponible. Arrêtez-vous juste avant l'angle souhaité (généralement environ 2 à 3°), car le métal a tendance à rebondir une fois la pression relâchée. Par exemple, si vous souhaitez un virage à 90°, arrêtez-vous à 87° et vérifiez après relâchement.
Vérifiez fréquemment le coude pour vous assurer que le tube conserve sa forme ronde. Certains utilisateurs ajoutent un mandrin ou un support interne pour les tubes à paroi plus fine, mais pour la plupart des opérations manuelles, cela n'est pas nécessaire.

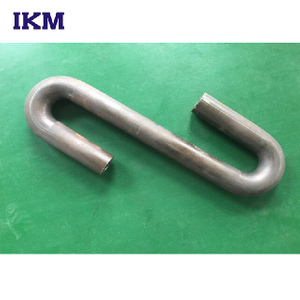

Même les professionnels chevronnés commettent parfois des erreurs lors du pliage de tubes. Voici quelques pièges et comment les éviter :
Le vrillage – Se produit souvent lors du pliage de tubes à paroi mince sans la matrice ou le support interne approprié. Utilisez une cintreuse avec le rayon correct et évitez de plier en dessous du rayon de courbure minimum.
Ovalisation – Le tube rond devient un ovale. Cela est généralement dû à une pression excessive ou à une matrice mal installée.
Angles inexacts – Causés par un alignement incorrect ou par le fait de ne pas tenir compte du retour élastique. Utilisez des tests de pliage sur des morceaux de rebut pour affiner votre technique.
Courbes torsadées – Se produit lorsque le tube tourne pendant le virage. Fixez le tube et utilisez des marques d'alignement pour maintenir l'orientation.
La plupart Les cintreuses de tuyaux sont conçues pour les tubes ronds. Leur utilisation sur des tubes carrés peut provoquer des dommages ou des déformations. Pour les tubes carrés, utilisez une cintreuse à tubes carrés dédiée ou une presse plieuse.
Utilisez une formule de tolérance au pli :
Tolérance au pli (BA) = A × π/180 × (R + K × T)
Où :
A = Angle de courbure en degrés
R = Rayon de courbure intérieur
T = épaisseur du matériau
K = facteur K (généralement 0,3 à 0,5)
La consultation d'un tableau de pliage ou l'utilisation d'un logiciel de CAO permet de minimiser les erreurs pour les implantations complexes.
Le retour élastique est le léger retour du tube à sa forme originale après pliage. Pour minimiser cela, pliez légèrement le tube, en particulier lorsque vous travaillez avec des métaux plus durs comme l'acier ou le titane.
Plier avec succès un tube avec un La cintreuse de tuyaux est autant un art qu'un processus mécanique. La précision, la patience et la planification sont essentielles. En comprenant le comportement des différents matériaux, en choisissant la bonne matrice et en marquant et en alignant méticuleusement vos plis, vous pouvez produire des résultats de haute qualité à chaque fois.
Même si cela peut sembler intimidant au début, une pratique répétée avec des tubes de rebut et le respect des étapes décrites ci-dessus renforceront rapidement votre confiance. Que vous travailliez dans la construction, la réparation automobile ou l'art du métal, maîtriser la cintreuse est une compétence inestimable qui garantit que votre travail est à la fois fonctionnel et professionnel.
