Alcançar uma precisão perfeita na dobra de tubos raramente é apenas um desafio mecânico. É fundamentalmente uma questão de software e controle. Altas taxas de refugo e falhas de montagem geralmente resultam de instruções de máquina inconsistentes, e não de puras falhas de hardware. A indústria fez a transição da dobra NC manual ou básica para uma programação altamente avançada. Hoje, um moderno A máquina curvadora de tubos CNC usa algoritmos preditivos e feedback em tempo real. Ele controla os eixos Y (distância), B (rotação) e C (flexão) simultaneamente. Contamos com esses recursos digitais para transformar geometrias complexas em peças físicas repetíveis. A avaliação de equipamentos de dobra requer a compreensão exata de como o ambiente de programação determina as tolerâncias finais. Você deve olhar além do ferro para ver como o software garante a confiabilidade da produção. Exploraremos como algoritmos, sincronização de hardware e interfaces de operação funcionam juntos para garantir precisão.
A programação CNC melhora a precisão principalmente por meio da compensação preditiva de retorno elástico e da simulação de colisão 3D.
O tipo de acionamento da máquina (elétrico ou hidráulico) determina a precisão com que os comandos do software são executados.
A integração do software com sistemas CAD/CAM elimina erros de entrada manual de dados.
A verdadeira precisão exige preencher a lacuna entre as capacidades de programação e a consistência da matéria-prima; o software não pode consertar tubos altamente variáveis.
Quando olhamos para os gargalos de produção, as imprecisões de dobra geralmente lideram o grupo. Você pode não ver o verdadeiro dano na própria estação de dobra. Geralmente surge mais tarde na linha de fabricação. A baixa precisão aumenta as taxas de refugo e força operações de ajuste secundário. Falhas de montagem posteriores na soldagem ou montagem final tornam-se inevitáveis. Se um tubo fabricado se desviar apenas uma fração de grau, ele não conseguirá se alinhar dentro de um gabarito de soldagem. Esse desalinhamento cria graves atrasos na produção.
Os métodos tradicionais falham em grande escala por razões muito óbvias. Os ajustes manuais dependem fortemente do conhecimento tribal. Operadores experientes podem sentir instintivamente como um determinado lote de metal se dobra. No entanto, eles não conseguem replicar esta intuição perfeitamente em mil partes. As pessoas também se aposentam ou mudam de turno. A programação CNC elimina totalmente essas suposições. Ele se baseia em parâmetros repetíveis e baseados em dados. Programamos os ângulos, avanços e velocidades exatos no console. O software dita a operação perfeitamente todas as vezes.
Você deve medir uma operação de dobra bem-sucedida pela taxa correta da primeira peça. Cada vez que você ajusta um programa para obter a primeira peça utilizável, você perde um tempo valioso. A variação mínima do tempo de ciclo é igualmente crítica. A máquina deve produzir a centésima peça exatamente com a mesma velocidade e precisão da primeira. A programação robusta de software torna esse nível de consistência alcançável.
Algoritmos modernos calculam como os metais se comportam sob estresse extremo. Eles transformam modelos CAD teóricos em realidade física perfeitamente. Vamos examinar os principais mecanismos de programação que impulsionam essa precisão.
Cálculo Springback e bibliotecas de materiais: Os metais possuem elasticidade inerente. Quando você dobra um tubo de aço ou alumínio, ele naturalmente tenta retornar à sua forma original. Chamamos esse fenômeno de retorno elástico. O software moderno armazena dados empíricos sobre a elasticidade dos materiais em extensas bibliotecas. Quando você insere uma liga específica e uma espessura de parede, o software dobra automaticamente o tubo. Ele calcula o grau preciso de curvatura necessária para atingir o ângulo alvo exato após o material relaxar. Você não precisa mais adivinhar ou executar testes intermináveis.
Simulação 3D e Detecção de Colisão: Perfis de tubos complexos muitas vezes se torcem sobre si mesmos. Isso cria um alto risco de o tubo colidir com a base da máquina ou com as ferramentas. As provas virtuais evitam essas colisões físicas. O software de programação simula toda a sequência de dobra em um ambiente 3D. Isso garante que o caminho programado seja totalmente viável antes de você carregar qualquer matéria-prima. Se uma colisão for iminente, o software interrompe o processo. Em seguida, sugerirá rotações alternativas do eixo B para limpar a arquitetura da máquina com segurança.
Previsão de alongamento e afinamento da parede: A flexão estica o raio externo de um tubo e comprime o raio interno. Esta ação estica o material e causa adelgaçamento da parede. Algoritmos avançados ajustam a alimentação do carro (eixo Y) durante a dobra real (eixo C) para controlar o fluxo de material. Ao empurrar o tubo para dentro da matriz de curvatura em uma velocidade sincronizada, o software minimiza o desbaste perigoso. Ele mantém a integridade estrutural e evita falhas prematuras de peças no campo.
A precisão do software é tão boa quanto o hardware que o executa. Diferentes arquiteturas de máquinas respondem de maneira diferente a entradas de programação idênticas. Você deve combinar o software de controle com o tipo de drive apropriado para sua aplicação.
Arquitetura de unidade |
Mecanismo de feedback de software |
Aplicação Primária |
Perfil de controle de precisão |
|---|---|---|---|
Totalmente Elétrico |
Feedback instantâneo do servo em circuito fechado |
Geometrias aeroespaciais, automotivas e complexas |
Posicionamento absoluto sem desvio térmico |
Hidráulica Proporcional |
Compensação de latência de válvula de fluido |
Tubulação estrutural pesada, tubos de paredes espessas |
Requer ajustes de temperatura de software |
Bidirecional |
Execução vetorial contínua esquerda/direita |
Móveis, peças simétricas, multiraios |
Elimina erros de remoção e reposicionamento de peças |

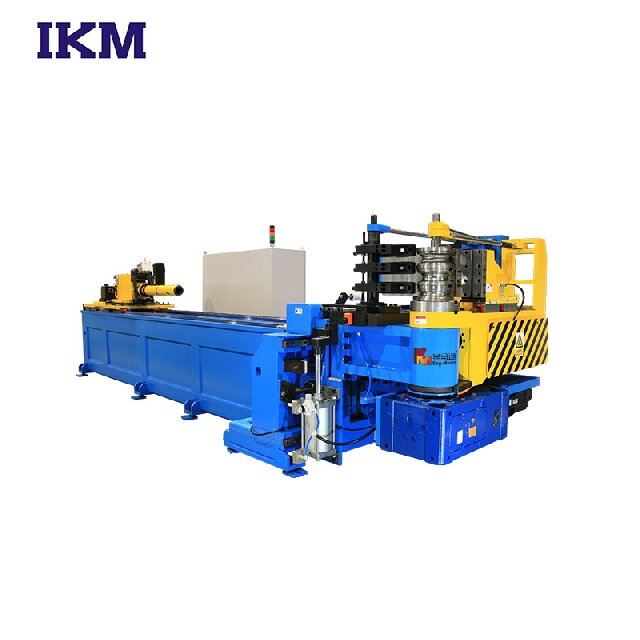

Nós consideramos o dobrador de tubos CNC totalmente elétrico como padrão ouro absoluto para precisão programada. Os servomotores acionam cada eixo diretamente. Esses motores fornecem feedback instantâneo em circuito fechado para o software principal. Se ocorrer um pequeno desvio, o sistema o corrige em milissegundos. Esta resposta instantânea elimina o desvio comumente encontrado em sistemas mais antigos acionados por fluido. Você obtém um posicionamento exato sem depender de fluidos dependentes da temperatura.

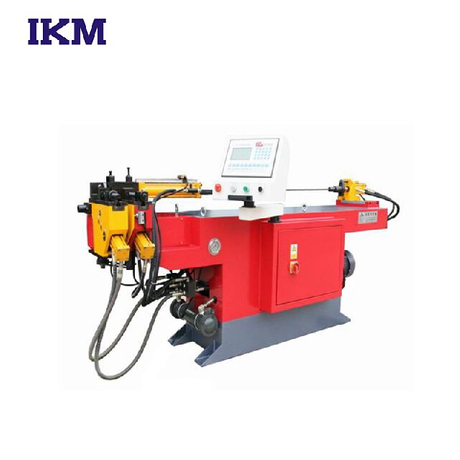

Para aplicações de alta resistência e paredes pesadas, um O dobrador de tubos hidráulico CNC continua sendo uma escolha altamente prática. Contudo, programar estas máquinas requer uma abordagem matemática diferente. O software deve levar em conta as alterações de temperatura do fluido hidráulico. À medida que o óleo aquece durante um turno de produção, a sua viscosidade muda ligeiramente. Isto altera a forma como a máquina responde aos comandos da válvula. Algoritmos avançados compensam a latência proporcional da válvula para manter a precisão. Vemos máquinas hidráulicas modernas preenchendo a lacuna de precisão por meio desses circuitos de controle mais inteligentes.
Formas simétricas ou altamente complexas apresentam desafios únicos. A implementação da dobra bidirecional de tubos CNC simplifica esses fluxos de trabalho desafiadores. A capacidade de dobra à direita e à esquerda reduz a necessidade de remover e reposicionar peças complexas no meio do caminho. Você evita totalmente erros de alinhamento de múltiplas configurações. O software executa um programa único e contínuo. Ele muda a direção da dobra dinamicamente, mantendo a peça travada na pinça o tempo todo.
Os compradores muitas vezes se concentram muito na mecânica das máquinas. Você deve avaliar a interface do software tão rigorosamente quanto o ferro da máquina. Procure estes critérios críticos ao avaliar um novo sistema.
Integração CAD/CAM (STEP/IGES): Você deve exigir a capacidade de importar modelos 3D diretamente para o sistema de controle. A importação direta ignora as conversões manuais de coordenadas XYZ para YBC. A entrada manual de dados é onde ocorre a maior parte dos erros humanos. Quando os operadores digitam centenas de coordenadas manualmente, os erros de digitação são inevitáveis. A integração direta de arquivos STEP ou IGES elimina esse risco completamente.
Medição em processo e correções de circuito fechado: avalie se o software se integra perfeitamente com braços de medição óptica como ROMER ou Faro. Esses dispositivos escaneiam um tubo dobrado e o comparam com o modelo CAD. O software calcula e aplica automaticamente matrizes de correção ao programa de linha de base. Este sistema de circuito fechado ajusta o programa sem exigir recálculos matemáticos manuais.
UI do operador e proteção contra erros: procure sistemas projetados para restringir substituições manuais fora dos parâmetros. Às vezes, os operadores tentam forçar uma máquina a funcionar fora dos seus limites mecânicos. Um bom software bloqueia parâmetros críticos. Ele garante que a máquina funcione exatamente como foi projetada, e não como modificada por um operador agressivo. As interfaces visuais também ajudam os operadores a solucionar problemas rapidamente.
A transição para a dobra digital avançada traz enormes benefícios. No entanto, devemos reconhecer algumas verdades difíceis de implementação. Você precisa gerenciar essas realidades para atingir as metas de produção declaradas.
Devemos abordar primeiro a variável material. A melhor programação absoluta não pode compensar matérias-primas altamente inconsistentes. Se a tubulação apresentar espessura de parede flutuante, a precisão será prejudicada. Se a resistência à tração variar muito de lote para lote, os cálculos de retorno elástico errarão o alvo. O software assume uma consistência material básica. Você deve adquirir tubos de qualidade para aproveitar o verdadeiro poder do controle CNC.
A calibração de ferramentas apresenta outro grande obstáculo. O software assume que existem condições básicas mecânicas perfeitas no chão de fábrica. A matemática depende da configuração correta das ferramentas. Se as matrizes alisadoras, mandris ou matrizes de dobra estiverem desgastadas, a precisão programada será degradada rapidamente. Se um operador definir a pressão da matriz da braçadeira incorretamente, o tubo escorregará. O software empurrará o eixo Y para frente, mas o tubo físico ficará atrasado. Você deve manter padrões rigorosos de ferramentas.
Finalmente, devemos abordar a lacuna de competências dos operadores. A mudança para uma programação CNC avançada requer uma profunda mudança cultural. Você está fazendo a transição dos operadores da sensação mecânica para a solução de problemas digital. Eles devem aprender gerenciamento básico de dados, manuseio de arquivos CAD e navegação de software. O treinamento é fundamental aqui. Se você comprar uma máquina avançada, mas não treinar sua equipe, eles reverterão para substituições manuais. Invista em treinamento abrangente de software durante a fase de implementação.
A programação CNC transforma a dobra de uma arte obscura em uma ciência repetível e baseada em dados. Ao aproveitar algoritmos preditivos e simulação 3D, os sistemas modernos eliminam as suposições que atormentavam a fabricação tradicional. O software preenche a lacuna entre um modelo CAD teórico e uma peça física perfeitamente executada.
Ao avaliar fornecedores, não se concentre apenas no ferro pesado. Você deve solicitar uma demonstração de software ao vivo usando seu arquivo de peça mais complexo. Observe como o sistema importa os dados, calcula o retorno elástico e verifica colisões. A interface do software ditará sua eficiência operacional diária.
Seu próximo passo deve envolver consultar diretamente os fabricantes de equipamentos. Peça-lhes para executarem uma simulação de tempo de ciclo e tolerância em seus materiais de produção específicos. Esta prova digital demonstrará claramente as capacidades precisas dos seus sistemas de controle antes de você tomar uma decisão de compra.
R: O software moderno utiliza extensos bancos de dados de materiais contendo dados empíricos de elasticidade. Você seleciona o tipo e a espessura do metal. O software aplica um algoritmo de curvatura proporcional. Ele calcula até que ponto além do ângulo alvo a máquina deve empurrar o tubo para que ele relaxe de volta à posição exata necessária.
R: Sim. O software sincroniza com precisão a pressão do bloco de reforço e o tempo de retração do mandril. Ao ajustar a taxa de alimentação do carro durante a dobra, o programa controla o fluxo de material. Isso evita que o raio interno enrugue e evita que o raio externo rasgue.
R: Não. Embora as máquinas elétricas ofereçam as tolerâncias absolutas mais rigorosas, a hidráulica proporcional moderna se beneficia enormemente dos controles CNC avançados. Os loops de software atualizados compensam a latência do fluido e as mudanças de temperatura, oferecendo uma enorme atualização de precisão em relação aos métodos hidráulicos convencionais.
R: Com a integração direta com CAD, um perfil complexo de múltiplas dobras leva minutos em vez de horas. O software importa o arquivo 3D, converte coordenadas XYZ em dados de máquina YBC, simula a sequência e calcula o retorno elástico quase instantaneamente.
