Wie verbessert die CNC-Programmierung die Genauigkeit des Rohrbiegens?

Das Erreichen einer perfekten Rohrbiegegenauigkeit ist selten nur eine mechanische Herausforderung. Es handelt sich grundsätzlich um ein Software- und Steuerungsproblem. Hohe Ausschussraten und Ausfälle bei der Montage sind in der Regel auf inkonsistente Maschinenanweisungen und nicht auf reine Hardwarefehler zurückzuführen. Die Branche ist vom manuellen oder einfachen NC-Biegen zu hochentwickelter Programmierung übergegangen. Heute ein modernes Die CNC-Rohrbiegemaschine verwendet prädiktive Algorithmen und Echtzeit-Feedback. Es steuert gleichzeitig die Achsen Y (Abstand), B (Rotation) und C (Biegung). Wir verlassen uns auf diese digitalen Fähigkeiten, um komplexe Geometrien in wiederholbare physische Teile umzuwandeln. Für die Bewertung von Biegegeräten ist es erforderlich, genau zu verstehen, wie die Programmierumgebung die Endtoleranzen vorgibt. Man muss über den Tellerrand schauen, um zu sehen, wie Software die Produktionssicherheit gewährleistet. Wir werden untersuchen, wie Algorithmen, Hardware-Synchronisation und Bedienerschnittstellen zusammenarbeiten, um Präzision zu gewährleisten.

Wichtige Erkenntnisse

• Die CNC-Programmierung verbessert die Genauigkeit vor allem durch vorausschauende Rückfederungskompensation und 3D-Kollisionssimulation.

• Die Antriebsart der Maschine (elektrisch vs. hydraulisch) bestimmt, wie präzise Softwarebefehle ausgeführt werden.

• Durch die Softwareintegration mit CAD/CAM-Systemen werden Fehler bei der manuellen Dateneingabe vermieden.

• Echte Präzision erfordert die Überbrückung der Lücke zwischen Programmierfähigkeiten und Rohmaterialkonsistenz; Die Software kann stark variable Schläuche nicht reparieren.

Die Geschäftskosten von Biegeungenauigkeiten

Wenn es um Produktionsengpässe geht, liegen Biegeungenauigkeiten oft im Vordergrund. An der Biegestation selbst sieht man den wahren Schaden möglicherweise nicht. Normalerweise taucht es später in der Fertigungslinie auf. Schlechte Präzision erhöht die Ausschussquote und erzwingt sekundäre Anpassungsvorgänge. Nachträgliche Montagefehler beim Schweißen oder bei der Endmontage sind unvermeidlich. Wenn ein gefertigtes Rohr nur um einen Bruchteil eines Grads abweicht, kann es nicht in einer Schweißvorrichtung ausgerichtet werden. Diese Fehlausrichtung führt zu erheblichen Produktionsverzögerungen.

Herkömmliche Methoden scheitern aus offensichtlichen Gründen im großen Maßstab. Manuelle Anpassungen hängen stark vom Stammeswissen ab. Erfahrene Bediener spüren möglicherweise instinktiv, wie sich eine bestimmte Metallcharge biegt. Sie können diese Intuition jedoch nicht in tausend Teilen perfekt reproduzieren. Menschen gehen auch in den Ruhestand oder wechseln die Schicht. Durch die CNC-Programmierung entfällt dieses Rätselraten vollständig. Es basiert auf wiederholbaren, datengesteuerten Parametern. Wir programmieren die genauen Winkel, Vorschübe und Geschwindigkeiten in die Konsole. Die Software diktiert die Bedienung jedes Mal fehlerfrei.

Sie sollten einen erfolgreichen Biegevorgang an der Erstteil-Korrektheitsquote messen. Jedes Mal, wenn Sie ein Programm optimieren, um den ersten verwendbaren Teil zu erhalten, verlieren Sie wertvolle Zeit. Ebenso wichtig ist eine minimale Variation der Zykluszeit. Die Maschine muss das hundertste Teil mit der exakt gleichen Geschwindigkeit und Genauigkeit produzieren wie das erste. Durch eine robuste Softwareprogrammierung ist dieses Maß an Konsistenz erreichbar.

Kernprogrammierungsmechanismen, die die Präzision vorantreiben

Moderne Algorithmen berechnen, wie sich Metalle unter extremer Belastung verhalten. Sie übertragen theoretische CAD-Modelle nahtlos in die physische Realität. Lassen Sie uns die zentralen Programmiermechanismen untersuchen, die diese Präzision vorantreiben.

1. Rückfederungsberechnung und Materialbibliotheken: Metalle besitzen eine inhärente Elastizität. Wenn Sie ein Stahl- oder Aluminiumrohr biegen, versucht es auf natürliche Weise, in seine ursprüngliche Form zurückzukehren. Wir nennen dieses Phänomen Rückfederung. Moderne Software speichert empirische Daten zur Materialelastizität in umfangreichen Bibliotheken. Wenn Sie eine bestimmte Legierung und Wandstärke eingeben, biegt die Software das Rohr automatisch zu stark. Es berechnet den genauen Grad der Überbiegung, der erforderlich ist, um den genauen Zielwinkel zu erreichen, nachdem sich das Material entspannt hat. Sie müssen nicht länger raten oder endlose Teststücke ausführen.

2. 3D-Simulation und Kollisionserkennung: Komplexe Rohrprofile verdrehen sich oft in sich selbst. Dadurch besteht ein hohes Risiko, dass das Rohr gegen das Maschinenbett oder Werkzeug stößt. Virtuelle Tests verhindern diese physischen Kollisionen. Die Programmiersoftware simuliert den gesamten Biegeablauf in einer 3D-Umgebung. Es stellt sicher, dass der programmierte Pfad vollständig durchführbar ist, bevor Sie Rohmaterial laden. Droht eine Kollision, stoppt die Software den Vorgang. Anschließend werden alternative B-Achsendrehungen vorgeschlagen, um die Maschinenarchitektur sicher zu reinigen.

3. Vorhersage der Dehnung und Wandverdünnung: Durch Biegen wird der Außenradius eines Rohrs gedehnt und der Innenradius gestaucht. Dieser Vorgang dehnt das Material und führt zu einer Wandverdünnung. Fortschrittliche Algorithmen passen den Schlittenvorschub (Y-Achse) während der eigentlichen Biegung (C-Achse) an, um den Materialfluss zu steuern. Durch das synchronisierte Vorschieben des Rohrs in die Biegematrize minimiert die Software gefährliche Ausdünnungen. Es bewahrt die strukturelle Integrität und verhindert vorzeitigen Teileausfall im Feld.

Hardware-Ausführung: Anpassung der Maschine an die Software

Die Genauigkeit der Software ist nur so gut wie die Hardware, die sie ausführt. Unterschiedliche Maschinenarchitekturen reagieren unterschiedlich auf identische Programmiereingaben. Sie müssen die Steuerungssoftware auf den passenden Antriebstyp für Ihre Anwendung abstimmen.

Vergleich von Maschinenantriebstypen und Softwareausführung

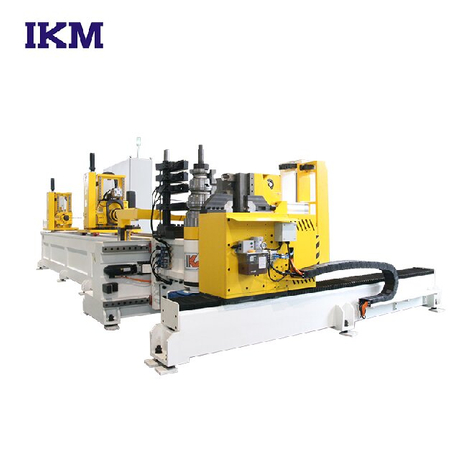

Wir betrachten die vollelektrischer CNC-Rohrbieger als absoluter Goldstandard für programmierte Genauigkeit. Servomotoren treiben jede Achse direkt an. Diese Motoren liefern sofortiges, geschlossenes Feedback an die Hauptsoftware. Tritt eine geringfügige Abweichung auf, korrigiert das System diese in Millisekunden. Diese sofortige Reaktion eliminiert die Drift, die häufig bei älteren flüssigkeitsbetriebenen Systemen auftritt. Sie erhalten eine exakte Positionierung, ohne auf temperaturabhängige Flüssigkeiten angewiesen zu sein.

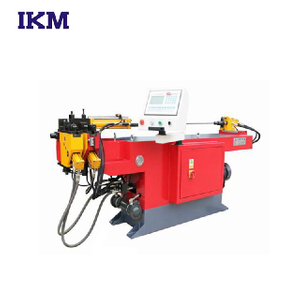

Für hochfeste, dickwandige Anwendungen a CNC-hydraulische Rohrbiegemaschinen bleiben eine äußerst praktische Wahl. Die Programmierung dieser Maschinen erfordert jedoch einen anderen mathematischen Ansatz. Die Software muss Änderungen der Hydraulikflüssigkeitstemperatur berücksichtigen. Wenn sich Öl während einer Produktionsschicht erwärmt, ändert sich seine Viskosität geringfügig. Dies verändert die Art und Weise, wie die Maschine auf Ventilbefehle reagiert. Fortschrittliche Algorithmen kompensieren die Latenz des Proportionalventils, um die Genauigkeit aufrechtzuerhalten. Wir sehen, wie moderne hydraulische Maschinen die Genauigkeitslücke durch diese intelligenteren Regelkreise schließen.

Symmetrische oder hochkomplexe Formen stellen einzigartige Herausforderungen dar. Die Implementierung des bidirektionalen CNC-Rohrbiegens vereinfacht diese anspruchsvollen Arbeitsabläufe. Durch die Möglichkeit zum Biegen nach rechts und links ist es nicht mehr erforderlich, komplexe Teile auf halbem Weg zu entfernen und neu zu positionieren. Sie vermeiden Ausrichtungsfehler bei mehreren Setups vollständig. Die Software führt ein einzelnes, kontinuierliches Programm aus. Es verschiebt die Biegerichtung dynamisch und hält das Teil die ganze Zeit über in der Spannzange.

Kritische Bewertungskriterien für Biegesoftware

Käufer konzentrieren sich oft zu sehr auf die Maschinenmechanik. Sie müssen die Softwareschnittstelle ebenso sorgfältig bewerten wie das Maschineneisen. Achten Sie bei der Bewertung eines neuen Systems auf diese entscheidenden Kriterien.

• CAD/CAM-Integration (STEP/IGES): Sie sollten die Möglichkeit fordern, 3D-Modelle direkt in das Steuerungssystem importieren zu können. Durch den Direktimport werden manuelle XYZ-zu-YBC-Koordinatenkonvertierungen umgangen. Bei der manuellen Dateneingabe passieren die meisten menschlichen Fehler. Wenn Bediener Hunderte von Koordinaten manuell eingeben, sind Tippfehler unvermeidlich. Durch die direkte STEP- oder IGES-Dateiintegration wird dieses Risiko vollständig eliminiert.

• In-Prozess-Messung und Closed-Loop-Korrekturen: Bewerten Sie, ob sich die Software nahtlos in optische Messarme wie ROMER oder Faro integrieren lässt. Diese Geräte scannen ein gebogenes Rohr und vergleichen es mit dem CAD-Modell. Die Software berechnet automatisch Korrekturmatrizen und wendet sie auf das Basisprogramm an. Dieses geschlossene System optimiert das Programm, ohne dass manuelle mathematische Neuberechnungen erforderlich sind.

• Bediener-Benutzeroberfläche und Fehlersicherung: Suchen Sie nach Systemen, die darauf ausgelegt sind, manuelle Überschreibungen außerhalb der Parameter einzuschränken. Bediener versuchen manchmal, eine Maschine dazu zu zwingen, außerhalb ihrer mechanischen Grenzen zu arbeiten. Gute Software sperrt kritische Parameter. Es stellt sicher, dass die Maschine genau so läuft, wie sie konstruiert wurde, und nicht wie von einem aggressiven Bodenbediener modifiziert. Visuelle Schnittstellen helfen den Bedienern außerdem dabei, Probleme schnell zu beheben.

Umsetzungsrealitäten und Einführungsrisiken

Der Übergang zum fortschrittlichen digitalen Biegen bringt enorme Vorteile mit sich. Wir müssen jedoch einige Wahrheiten über die harte Umsetzung anerkennen. Sie müssen mit diesen Realitäten umgehen, um die festgelegten Produktionsziele zu erreichen.

Wir müssen uns zuerst mit der Materialvariablen befassen. Die absolut beste Programmierung kann stark inkonsistentes Rohmaterial nicht kompensieren. Wenn die Wandstärke der Rohre schwankt, leidet die Genauigkeit. Wenn die Zugfestigkeit von Charge zu Charge stark schwankt, verfehlen die Rückfederungsberechnungen ihr Ziel. Die Software geht von einer grundsätzlichen Materialkonsistenz aus. Um die wahre Leistungsfähigkeit der CNC-Steuerung nutzen zu können, müssen Sie hochwertige Rohre beschaffen.

Die Werkzeugkalibrierung stellt eine weitere große Hürde dar. Die Software geht davon aus, dass in der Werkstatt perfekte mechanische Grundbedingungen herrschen. Die Mathematik hängt davon ab, dass die Werkzeuge richtig eingestellt sind. Wenn Wischermatrizen, Dorne oder Biegematrizen abgenutzt sind, nimmt die programmierte Genauigkeit schnell ab. Wenn ein Bediener den Klemmbackendruck falsch einstellt, rutscht das Rohr. Die Software schiebt die Y-Achse nach vorne, die physische Röhre bleibt jedoch zurück. Sie müssen strenge Werkzeugstandards einhalten.

Schließlich müssen wir uns mit dem Qualifikationsdefizit der Bediener befassen. Der Übergang zur fortgeschrittenen CNC-Programmierung erfordert einen tiefgreifenden kulturellen Wandel. Sie stellen die Bediener vom mechanischen Gefühl auf die digitale Fehlersuche um. Sie müssen grundlegende Datenverwaltung, CAD-Dateihandhabung und Softwarenavigation erlernen. Schulung ist hier von entscheidender Bedeutung. Wenn Sie eine moderne Maschine kaufen, Ihre Mitarbeiter jedoch nicht schulen, greifen diese auf manuelle Übersteuerungen zurück. Investieren Sie in der Rollout-Phase in eine umfassende Softwareschulung.

Abschluss

Durch die CNC-Programmierung wird Biegen von einer dunklen Kunst zu einer wiederholbaren, datengesteuerten Wissenschaft. Durch den Einsatz prädiktiver Algorithmen und 3D-Simulationen machen moderne Systeme Schluss mit dem Rätselraten, das bei der herkömmlichen Fertigung Probleme bereitete. Software schließt die Lücke zwischen einem theoretischen CAD-Modell und einem perfekt ausgeführten physischen Teil.

Konzentrieren Sie sich bei der Bewertung von Anbietern nicht nur auf das schwere Eisen. Sie sollten eine Live-Softwaredemo mit Ihrer komplexesten Teiledatei anfordern. Beobachten Sie, wie das System die Daten importiert, die Rückfederung berechnet und auf Kollisionen prüft. Die Softwareschnittstelle bestimmt Ihre tägliche betriebliche Effizienz.

Ihr nächster Schritt sollte darin bestehen, sich direkt mit den Geräteherstellern zu beraten. Bitten Sie sie, eine Zykluszeit- und Toleranzsimulation für Ihre spezifischen Produktionsmaterialien durchzuführen. Dieser digitale Test wird Ihnen die genauen Leistungsfähigkeiten Ihrer Steuerungssysteme klar demonstrieren, bevor Sie eine Kaufentscheidung treffen.

FAQ

F: Wie berechnet die CNC-Software die Rückfederung für verschiedene Metalle?

A: Moderne Software nutzt umfangreiche Materialdatenbanken mit empirischen Elastizitätsdaten. Sie wählen die Metallart und -stärke aus. Die Software wendet einen proportionalen Überbiegungsalgorithmus an. Es berechnet, wie weit die Maschine über den Zielwinkel hinaus das Rohr schieben muss, damit es sich wieder in die exakt erforderliche Position entspannt.

F: Kann die CNC-Programmierung Faltenbildung oder Rohrbrüche verhindern?

A: Ja. Die Software synchronisiert den Boost-Blockdruck und den Zeitpunkt des Dornrückzugs präzise. Durch Anpassen der Vorschubgeschwindigkeit des Schlittens während der Biegung steuert das Programm den Materialfluss. Dadurch wird verhindert, dass der Innenradius knittert und der Außenradius nicht reißt.

F: Benötige ich eine vollelektrische Maschine, um die Vorteile der CNC-Programmierung nutzen zu können?

A: Nein. Während elektrische Maschinen die engsten absoluten Toleranzen aufweisen, profitieren moderne Proportionalhydraulikgeräte massiv von fortschrittlichen CNC-Steuerungen. Verbesserte Softwareschleifen kompensieren Flüssigkeitslatenz und Temperaturverschiebungen und bieten eine enorme Genauigkeitssteigerung gegenüber herkömmlichen hydraulischen Methoden.

F: Wie lange dauert die Programmierung eines neuen Biegeprofils?

A: Mit der direkten CAD-Integration dauert die Erstellung eines komplexen Mehrfachbiegeprofils nur Minuten statt Stunden. Die Software importiert die 3D-Datei, wandelt XYZ-Koordinaten in YBC-Maschinendaten um, simuliert die Sequenz und berechnet die Rückfederung fast sofort.
