Как программирование на станках с ЧПУ повышает точность гибки труб?

Достижение идеальной точности гибки труб редко является простой механической задачей. По сути, это проблема программного обеспечения и управления. Высокий уровень брака и сбои в сборке обычно возникают из-за непоследовательных инструкций по эксплуатации машины, а не из-за чистых аппаратных неисправностей. Отрасль перешла от ручной или базовой гибки с ЧПУ к высокотехнологичному программированию. Сегодня современный Трубогибочный станок с ЧПУ использует алгоритмы прогнозирования и обратную связь в реальном времени. Он одновременно управляет осями Y (расстояние), B (вращение) и C (изгиб). Мы полагаемся на эти цифровые возможности, чтобы превратить сложную геометрию в повторяемые физические детали. Оценка гибочного оборудования требует точного понимания того, как среда программирования определяет окончательные допуски. Вы должны заглянуть за пределы железа, чтобы увидеть, как программное обеспечение обеспечивает надежность производства. Мы рассмотрим, как алгоритмы, аппаратная синхронизация и операторские интерфейсы работают вместе, чтобы гарантировать точность.

Ключевые выводы

• Программирование на станках с ЧПУ повышает точность, прежде всего, за счет прогнозирующей компенсации пружинения и трехмерного моделирования столкновений.

• Тип привода машины (электрический или гидравлический) определяет, насколько точно выполняются команды программного обеспечения.

• Интеграция программного обеспечения с системами CAD/CAM исключает ошибки ручного ввода данных.

• Истинная точность требует устранения разрыва между возможностями программирования и стабильностью исходного материала; программное обеспечение не может исправить сильно изменчивые трубы.

Коммерческая цена неточностей в гибке

Когда мы смотрим на узкие места производства, чаще всего лидируют неточности гибки. Вы можете не увидеть истинные повреждения на самой гибочной станции. Обычно он появляется позже на производственной линии. Низкая точность увеличивает процент брака и вынуждает выполнять операции вторичной регулировки. Неисправности последующей сборки при сварке или окончательной сборке становятся неизбежными. Если изготовленная труба отклоняется всего на долю градуса, она не сможет выровняться внутри сварочного приспособления. Это несовпадение приводит к серьезным задержкам производства.

Традиционные методы терпят неудачу в масштабе по вполне очевидным причинам. Ручные настройки во многом зависят от племенных знаний. Опытные операторы могут инстинктивно чувствовать, как сгибается определенная партия металла. Однако они не могут идеально воспроизвести эту интуицию в тысячах частей. Люди также уходят на пенсию или меняют смену. Программирование ЧПУ полностью устраняет эти догадки. Он опирается на повторяемые параметры, управляемые данными. Мы программируем точные углы, подачи и скорости в консоль. Программное обеспечение каждый раз безупречно выполняет операции.

Успешную операцию гибки следует измерять по ее правильности в первой части. Каждый раз, когда вы настраиваете программу, чтобы получить первую пригодную для использования часть, вы теряете драгоценное время. Минимальное изменение времени цикла не менее важно. Станок должен производить сотую часть с той же скоростью и точностью, что и первую. Надежное программирование программного обеспечения делает этот уровень согласованности достижимым.

Основные механизмы программирования, обеспечивающие точность

Современные алгоритмы рассчитывают, как металлы ведут себя при экстремальных нагрузках. Они плавно преобразуют теоретические модели САПР в физическую реальность. Давайте рассмотрим основные механизмы программирования, обеспечивающие такую ​​точность.

1. Расчет пружинистости и библиотеки материалов. Металлы обладают присущей им эластичностью. Когда вы сгибаете стальную или алюминиевую трубку, она естественным образом пытается вернуться к своей первоначальной форме. Мы называем это явление пружинистым возвратом. Современное программное обеспечение хранит эмпирические данные об эластичности материалов в обширных библиотеках. Когда вы вводите конкретный сплав и толщину стенки, программное обеспечение автоматически перегибает трубу. Он рассчитывает точную степень перегиба, необходимую для достижения точного заданного угла после релаксации материала. Вам больше не придется гадать или проводить бесконечные тесты.

2. 3D-моделирование и обнаружение столкновений. Сложные профили труб часто скручиваются сами собой. Это создает высокий риск столкновения трубы со станиной станка или оснасткой. Виртуальные испытания предотвращают эти физические столкновения. Программное обеспечение моделирует всю последовательность гибки в трехмерной среде. Это гарантирует, что запрограммированный путь полностью работоспособен, прежде чем загружать сырье. Если столкновение неизбежно, программное обеспечение останавливает процесс. Затем он предложит альтернативные варианты вращения оси B для безопасной очистки архитектуры машины.

3. Прогноз удлинения и истончения стенок: изгиб растягивает внешний радиус трубы и сжимает внутренний радиус. Это действие растягивает материал и вызывает истончение стенок. Усовершенствованные алгоритмы регулируют подачу каретки (ось Y) во время фактического изгиба (ось C), чтобы контролировать поток материала. Проталкивая трубку в гибочную матрицу с синхронизированной скоростью, программное обеспечение сводит к минимуму опасное утончение. Он сохраняет структурную целостность и предотвращает преждевременный выход деталей из строя в полевых условиях.

Аппаратное исполнение: соответствие машины программному обеспечению

Точность программного обеспечения зависит от аппаратного обеспечения, которое его выполняет. Различные архитектуры машин по-разному реагируют на одинаковые входные данные программирования. Вы должны подобрать управляющее программное обеспечение к типу привода, соответствующему вашему приложению.

Сравнение типов приводов машин и исполнения программного обеспечения

Мы рассматриваем полностью электрический трубогибочный станок с ЧПУ как абсолютный золотой стандарт запрограммированной точности. Серводвигатели напрямую приводят в движение каждую ось. Эти двигатели обеспечивают мгновенную обратную связь с основным программным обеспечением. Если происходит незначительное отклонение, система исправляет его за миллисекунды. Этот мгновенный отклик устраняет дрейф, обычно встречающийся в старых системах с жидкостным приводом. Вы получаете точное позиционирование, не полагаясь на температурно-зависимые жидкости.

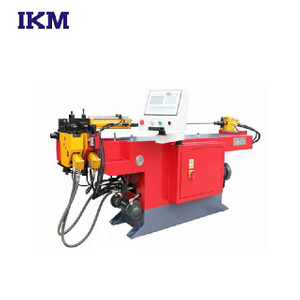

Для высокопрочных конструкций с толстыми стенками Гидравлический трубогиб с ЧПУ остается очень практичным выбором. Однако программирование этих машин требует другого математического подхода. Программное обеспечение должно учитывать изменения температуры гидравлической жидкости. По мере нагревания масла в течение производственной смены его вязкость незначительно меняется. Это изменяет реакцию машины на команды клапана. Усовершенствованные алгоритмы компенсируют задержку пропорционального клапана для поддержания точности. Мы видим, как современные гидравлические машины сокращают разрыв в точности благодаря этим более интеллектуальным контурам управления.

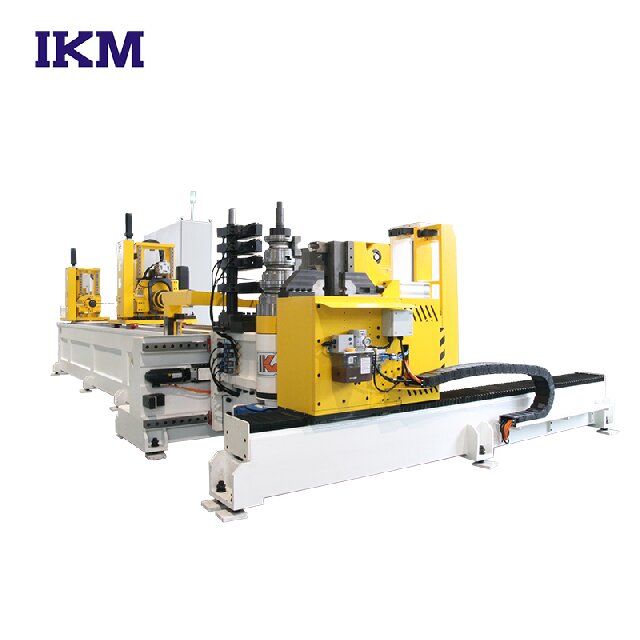

Симметричные или очень сложные формы представляют собой уникальные проблемы. Внедрение двунаправленной гибки труб с ЧПУ упрощает эти сложные рабочие процессы. Возможность сгибания вправо и влево снижает необходимость снимать и перемещать сложные детали на полпути. Вы полностью избегаете ошибок выравнивания нескольких настроек. Программное обеспечение выполняет одну непрерывную программу. Он динамически меняет направление изгиба, все время удерживая деталь в цанге.

Критерии критической оценки программного обеспечения для гибки

Покупатели часто уделяют слишком много внимания механике машин. Вы должны оценивать интерфейс программного обеспечения так же строго, как и железо машины. Обращайте внимание на эти важные критерии при оценке новой системы.

• Интеграция CAD/CAM (STEP/IGES): Вам необходима возможность импорта 3D-моделей непосредственно в систему управления. Прямой импорт позволяет избежать ручного преобразования координат XYZ в YBC. Ручной ввод данных — это то место, где происходит большинство человеческих ошибок. Когда операторы вручную вводят сотни координат, опечатки неизбежны. Прямая интеграция файлов STEP или IGES полностью устраняет этот риск.

• Измерение в процессе производства и коррекция в замкнутом контуре: оцените, легко ли программное обеспечение интегрируется с оптическими измерительными приборами, такими как ROMER или Faro. Эти устройства сканируют изогнутую трубу и сравнивают ее с моделью САПР. Программное обеспечение автоматически рассчитывает и применяет матрицы коррекции к базовой программе. Эта система с обратной связью позволяет точно настроить программу, не требуя ручных математических перерасчетов.

• Пользовательский интерфейс оператора и защита от ошибок: ищите системы, предназначенные для ограничения ручного управления за пределами параметров. Операторы иногда пытаются заставить машину работать за пределами ее механических возможностей. Хорошее программное обеспечение фиксирует критические параметры. Это гарантирует, что машина работает именно так, как было спроектировано, а не так, как было модифицировано агрессивным оператором. Визуальные интерфейсы также помогают операторам быстро устранять неполадки.

Реалии реализации и риски внедрения

Переход на усовершенствованную цифровую гибку приносит огромные преимущества. Однако мы должны признать несколько суровых истин реализации. Вам необходимо управлять этими реалиями для достижения поставленных производственных целей.

Сначала мы должны обратиться к материальной переменной. Абсолютно лучшее программирование не может компенсировать крайне противоречивый исходный материал. Если толщина стенок трубок варьируется, точность пострадает. Если прочность на разрыв сильно варьируется от партии к партии, расчеты пружинистости не будут точными. Программное обеспечение предполагает базовую согласованность материала. Вам необходимо приобрести качественные трубки, чтобы использовать всю мощь управления ЧПУ.

Калибровка инструментов представляет собой еще одно серьезное препятствие. Программное обеспечение предполагает, что в цехе существуют идеальные базовые механические условия. Математика зависит от правильной установки инструментов. Если зачистные плашки, оправки или гибочные плашки изношены, запрограммированная точность будет быстро ухудшаться. Если оператор неправильно установит давление пресс-формы зажима, трубка соскользнет. Программное обеспечение будет перемещать ось Y вперед, но физическая трубка будет отставать. Вы должны поддерживать строгие стандарты инструментов.

Наконец, мы должны решить проблему дефицита навыков операторов. Переход к расширенному программированию ЧПУ требует глубоких культурных изменений. Вы переводите операторов от механического подхода к цифровому устранению неполадок. Они должны изучить основы управления данными, работы с файлами САПР и навигации по программному обеспечению. Обучение здесь имеет решающее значение. Если вы купите усовершенствованную машину, но не обучите свой персонал, они вернутся к ручному управлению. Инвестируйте в комплексное обучение программному обеспечению на этапе развертывания.

Заключение

Программирование на станках с ЧПУ превращает гибку из темного искусства в воспроизводимую науку, основанную на данных. Используя алгоритмы прогнозирования и трехмерное моделирование, современные системы исключают догадки, которые мешали традиционному производству. Программное обеспечение устраняет разрыв между теоретической моделью САПР и идеально выполненной физической частью.

Когда вы оцениваете поставщиков, не сосредотачивайтесь только на тяжелом железе. Вам следует запросить живую демонстрацию программного обеспечения, используя файл самой сложной детали. Посмотрите, как система импортирует данные, рассчитывает упругое отклонение и проверяет наличие столкновений. Интерфейс программного обеспечения будет определять эффективность вашей повседневной работы.

Ваш следующий шаг должен включать консультации напрямую с производителями оборудования. Попросите их провести моделирование времени цикла и допусков для ваших конкретных производственных материалов. Это цифровое испытание наглядно продемонстрирует точные возможности их систем управления, прежде чем вы примете решение о покупке.

Часто задаваемые вопросы

Вопрос: Как программное обеспечение ЧПУ рассчитывает пружинение для различных металлов?

Ответ: Современное программное обеспечение использует обширные базы данных материалов, содержащие эмпирические данные об эластичности. Вы выбираете тип и толщину металла. Программное обеспечение применяет алгоритм пропорционального перегиба. Он рассчитывает, насколько далеко за целевой угол машина должна протолкнуть трубку, чтобы она расслабилась и вернулась в точно необходимое положение.

Вопрос: Может ли программирование ЧПУ предотвратить сморщивание или поломку трубы?

А: Да. Программное обеспечение точно синхронизирует давление в блоке наддува и время втягивания оправки. Регулируя скорость подачи каретки во время гибки, программа контролирует поток материала. Это предотвращает сморщивание внутреннего радиуса и разрыв внешнего радиуса.

Вопрос: Нужен ли мне полностью электрический станок, чтобы воспользоваться преимуществами программирования с ЧПУ?

Ответ: Нет. Хотя электрические машины обеспечивают самые жесткие абсолютные допуски, современная пропорциональная гидравлика значительно выигрывает от усовершенствованного управления с ЧПУ. Модернизированные программные контуры компенсируют задержку жидкости и температурные сдвиги, обеспечивая значительное повышение точности по сравнению с традиционными гидравлическими методами.

Вопрос: Сколько времени занимает программирование нового профиля гибки?

Ответ: При прямой интеграции с CAD создание сложного профиля с несколькими изгибами занимает минуты, а не часы. Программное обеспечение импортирует 3D-файл, преобразует координаты XYZ в машинные данные YBC, моделирует последовательность и почти мгновенно рассчитывает упругость.
