Die Auswahl der richtigen Metallformungsausrüstung geht weit über die Anpassung eines grundlegenden Rohrdurchmessers hinaus. Sie müssen Materialverhalten, Produktionsvolumen und präzise Endformgeometrien sorgfältig aufeinander abstimmen. Die Wahl der falschen Maschinenarchitektur führt oft zu starker Materialbelastung. Es kann zu frustrierenden Rissen, starker Faltenbildung und verschrotteten Teilen kommen. Außerdem werden Sie mit übermäßigen Werkzeugwechselzeiten und Zykluszeitengpässen konfrontiert. Diese Betriebsausfälle zerstören die Produktionseffizienz und verlängern die Fertigungsdurchlaufzeiten.
Dieser Leitfaden bietet einen strengen technischen Rahmen für die Bewertung und Auswahl der genauen Ausrüstung, die Sie benötigen. Wir erläutern, wie Standardfertigungen neben hochgradig kundenspezifischen Geometrien bewertet werden können. Sie lernen, bestimmte Maschinenfunktionen direkt auf den täglichen Betrieb Ihrer Fabrik abzubilden. Ob Sie einen Standard suchen Ob Rohrendenumformmaschine oder vollautomatische Zelle, diese Roadmap sorgt für höchste Produktionssicherheit.
Komplexe Formen (z. B. aufeinanderfolgendes Aufweiten und Bördeln) erfordern in der Regel eine Endenformmaschine mit mehreren Stationen, um Engpässe im Arbeitsablauf zu vermeiden.
Die Streckgrenze des Materials und die Wandstärke bestimmen unabhängig von der gewünschten Form die erforderliche hydraulische Kraft oder das servoelektrische Drehmoment.
Eine CNC-Endenformmaschine maximiert den ROI nur in Szenarien mit hohem Mix und geringem Volumen oder wenn asymmetrische/interpolierte Formen erforderlich sind.
Werkzeugkompatibilität und Umrüstergonomie sind entscheidende, oft übersehene Kostenfaktoren in Produktionslinien für mehrere Produkte.
Beginnen Sie Ihre Bewertung, indem Sie von Ihrer endgültigen Blaupausengeometrie aus rückwärts arbeiten. Unterschiedliche Formen erfordern grundsätzlich unterschiedliche mechanische Krafteinwirkungen. Sie müssen den Unterschied zwischen linearer Stempelumformung und rotativer Umformung verstehen. Jede Methode bearbeitet Metall anders. Das Verständnis dieser mechanischen Realitäten verhindert eine schlechte Auswahl der Ausrüstung.
Diese Vorgänge stützen sich stark auf standardmäßige lineare Stößelformungsanforderungen. Ein hydraulisch oder servoangetriebener Stößel schiebt eine Matrize direkt in oder über das Rohr. Dadurch wird das Metall gezwungen, sich nach außen auszudehnen oder nach innen zu komprimieren. Es ist ein schneller und unkomplizierter Prozess.
Sie müssen zwischen segmentierten Werkzeugen und Massivmatrizen-Ansätzen wählen. Segmentierte Werkzeuge verwenden Spreizfinger. Es funktioniert unglaublich schnell. Allerdings hinterlässt es oft kleine Spuren auf der Innenfläche. Massive Matrizen-Ansätze sorgen für eine wesentlich glattere Oberflächenbeschaffenheit. Sie haben engere Toleranzen. Sie erfordern jedoch mehr Kraft und etwas längere Extraktionszeiten.
Das Erstellen von Sicken, Nuten oder Flanschen bringt in der Regel Anforderungen an die Rotationsformung mit sich. Beim Rotationsformen wird das Rohr oder das Werkzeug gedreht, um das Metall schrittweise zu bearbeiten. Dieses Verfahren zeichnet sich durch die Aufrechterhaltung einer gleichmäßigen Wandstärke aus. Der Stempel, der eine tiefe Rille bildet, könnte das Rohr zerdrücken. Rotationsformen erledigt dies mühelos.
Für scharfe Radien müssen Sie die Einzelschlag- und Mehrfachtreffer-Anforderungen abwägen. Ein allmählicher Radius erfordert möglicherweise nur einen einzigen Durchgang. Ein scharfer 90-Grad-Flansch erfordert oft mehrere Formschläge. Wenn man das Metall mit einem Schlag zu weit drückt, reißt es. Rotationssysteme verteilen die Belastung gleichmäßig über den Umfang.
Moderne Produktdesigns erfordern oft sehr individuelle Endformen. Möglicherweise müssen Sie von der Einprozesslogik zur mehrstufigen Formung übergehen. Komplexe Geometrien lassen sich nicht immer auf einen Schlag realisieren. Das Aufweiten eines Rohrs und das anschließende Rollen einer Raupe erfordern aufeinanderfolgende Vorgänge.
Sie müssen erkennen, wann ein kombinierter Dreh- und Stößelansatz erforderlich ist. Einige kundenspezifische asymmetrische Profile erfordern sowohl lineare Kraft als auch radiale Manipulation. Ein vielseitiges Die Tube End Forming Machine kann diese hybriden Anforderungen bewältigen. Es bewegt das Teil nahtlos zwischen verschiedenen Formstationen.
Vergleichen Sie nicht einfach die Grundfähigkeiten. Sie sollten Lösungskategorien anhand von Skalierbarkeit und Zykluszeiteffizienz bewerten. Bewerten Sie, wie die Maschine in Ihren breiteren Fabrikablauf passt. Die Ausrüstung muss mit Ihrem tatsächlichen Produktionsvolumen übereinstimmen.
Diese Einheiten sind die Arbeitspferde der Standardfertigung. Ihr bester Anwendungsfall sind Einzelformläufe mit hohem Volumen. Beispielsweise sind Standard-Kupferreduzierungen für HVAC-Anlagen in hohem Maße auf Einzelstationsmaschinen angewiesen. Sie erledigen eine Aufgabe einwandfrei.
Allerdings weisen sie erhebliche Einschränkungen in der Flexibilität auf. Wenn sich Ihre Produktlinien ändern, besteht bei diesen Maschinen das größte Risiko der Veralterung. Sie können sie nicht einfach für ganz andere Umformprozesse umkonfigurieren. Ihnen fehlt die Vielseitigkeit, die für vielfältige Auftragsbearbeitungen erforderlich ist.
Wenn Vorgänge sequenzielle Schritte erfordern, benötigen Sie eine erweiterte Integration. Der Mechanismus besteht darin, das Rohr linear oder über einen Indexierkopf über mehrere Werkzeugstationen zu bewegen. Sie können das Rohr in einem kontinuierlichen Zyklus aufweiten, sickern und dann flanschen. Dies geschieht nahtlos.
Die ROI-Begründung ist überzeugend. A Die Mehrstations-Endenformmaschine eliminiert die Transferzeiten von Work-in-Progress (WIP) zwischen dedizierten Einzelstationsmaschinen. Dadurch wird die Zahl der Bediener drastisch reduziert. Ihr Fabrikablauf verbessert sich sofort.

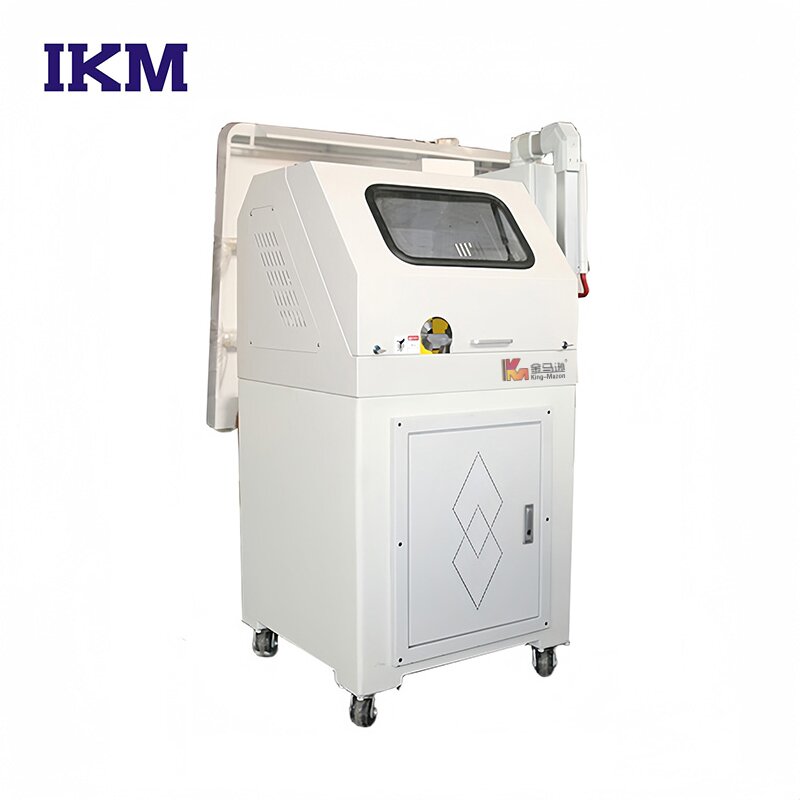

Programmierbare Automatisierung verändert die Fertigungslandschaft. Programmierbare Achsen werden in High-Mix-Produktionsumgebungen obligatorisch. Wenn Sie mehrmals am Tag schnelle und wiederholbare Umstellungen benötigen, benötigen Sie eine numerische Steuerung. Der Bediener lädt ein Programm und die Maschine stellt sich selbst ein.
Allerdings sollten Sie eine skeptische Linse anwenden. Vermeiden Sie übermäßige Investitionen in a CNC-Endenformmaschine, wenn Ihre Anlage eine statische Massenproduktion betreibt. Bei gleichbleibenden Teilen reicht die mechanische Indexierung problemlos aus. Kaufen Sie CNC-Funktionen nur dann, wenn Flexibilität Ihre Rentabilität aktiv steigert.
Sie benötigen einen strengen Bewertungsrahmen. Legen Sie die harten Kennzahlen fest, die Käufer von den Herstellern verlangen müssen, bevor sie ein formelles Angebot anfordern. Sich auf Hochglanzbroschüren zu verlassen, führt zu einer schlechten Integration. Fordern Sie Rohdaten und technische Beweise.
Die Materialeigenschaften bestimmen die Maschinendimensionierung. Sie müssen die erforderliche Klemmkraft berechnen, um ein Verrutschen des Rohrs zu verhindern. Die Endumformung mit hoher Tonnage erzeugt einen enormen axialen Druck. Wenn Ihre Klemme verrutscht, versagt Ihr Teil. Klemmlänge und Backendesign sind von großer Bedeutung.
Sie müssen die Auswirkungen von kaltverfestigenden Materialien sorgfältig abschätzen. Legierungen wie Edelstahl 304 und Titan wehren sich, wenn sie sich verbiegen. Während des Umformprozesses werden sie härter. Diese Reaktion erhöht den Leistungsbedarf der Maschine drastisch. Passen Sie Ihre Ausrüstung immer an Ihr härtestes Material an.
Der Durchsatz bestimmt Ihre tägliche Rentabilität. Sie müssen die spezifischen Lade- und Entlademechanismen bewerten. Das manuelle Beladen einer Maschine funktioniert bei geringen Mengen. Großvolumige Läufe erfordern Trichterzuführungen oder die Integration eines Roboterarms. Stellen Sie sicher, dass die Maschinensteuerung dasselbe Protokoll spricht wie Ihre Robotik.
Überprüfen Sie immer die vom Hersteller bereitgestellten Zykluszeitgarantien. Vergleichen Sie diese Garantien mit realen Produktionsgeschwindigkeiten. Die Laborbedingungen entsprechen selten den Fabrikbedingungen. Fragen Sie den Anbieter nach Fallstudien, die genau zu Ihrem Material und Ihrer Geometrie passen.
Das Werkzeugdesign wirkt sich auf Ihre tägliche Betriebszeit aus. Hüten Sie sich vor den versteckten Kosten proprietärer Werkzeuge. Wenn Sie sich bei jeder Matrize und jedem Stempel ausschließlich auf den Originalhersteller verlassen, werden Ihre Lieferzeiten darunter leiden. Open-Source- oder standardisierte Tooling-Profile bieten eine viel größere Flexibilität.
Bewerten Sie Drop-in-Tooling-Designs und werkzeuglose Wechselfunktionen. Schnellwechselwerkzeuge reduzieren die Einrichtungszeit von zwei Stunden auf fünfzehn Minuten. Diese Fähigkeit stellt einen enormen Wettbewerbsvorteil dar. Es ermöglicht Bedienern einen schnellen Chargenwechsel.
Materialeigenschafts- und Prozessfähigkeitsmatrix
Materialtyp |
Streckgrenze (typisch) |
Empfohlener Umformprozess |
Primäre Herausforderung |
|---|---|---|---|
Aluminium (6061-T6) |
276 MPa |
Rotierender oder linearer Stößel |
Abrieb auf Werkzeugoberflächen |
Kupfer (C12200) |
100 MPa |
Linearer Stößel (hohe Geschwindigkeit) |
Übermäßige Materialverdünnung |
Edelstahl (304) |
215 MPa |
Segmentiert für mehrere Stationen |
Starke Kaltverfestigung |
Titan (Grad 2) |
345 MPa |
Beheiztes Rotationsformen |
Hohe Rückfederung, Rissgefahr |
Die praktische Erfahrung zeigt viele Herausforderungen nach dem Kauf. Wir möchten die häufigsten Fallstricke aufzeigen, um echte Umsetzungskompetenz zu demonstrieren. Die Antizipation dieser Risiken gewährleistet eine reibungslose Installation und eine schnellere Markteinführung.
Metalle versuchen von Natur aus, nach dem Biegen in ihre ursprüngliche Form zurückzukehren. Dabei spielt die Maschinensteifigkeit eine entscheidende Rolle. Die Durchbiegung des Rahmens wirkt sich direkt auf Ihre Fähigkeit aus, enge Toleranzen einzuhalten. Ein schwacher Maschinenrahmen verbiegt sich unter Last. Dieser Flex ruiniert Ihre endgültigen Abmessungen.
Suchen Sie nach erweiterten Software-Vergütungsfunktionen. Die Härte der Rohstoffchargen variiert. Intelligente Steuerungen passen den Hub leicht an, um diesen Schwankungen Rechnung zu tragen. Sie gleichen die Rückfederung automatisch aus. Diese Technologie reduziert Ihre Ausschussrate drastisch.
Sie können die Sicherheit des Bedieners nicht ignorieren. Stellen Sie sicher, dass die Ausrüstung über wesentliche Sicherheitskomponenten verfügt. Lichtvorhänge und Zweihand-Zurrgurte halten die Hände aus dem Gefahrenbereich. Fordern Sie vom Anbieter eine vollständige CE- oder OSHA-Konformitätsdokumentation an.
Berücksichtigen Sie die Auswirkungen ergonomischer Ladehöhen. Ständiges Bücken führt zur Ermüdung des Bedieners. Müdigkeit führt zu Fehlern und verringert Ihren täglichen Durchsatz. Eine Maschine, die auf menschlichen Komfort ausgelegt ist, leistet über eine Acht-Stunden-Schicht hinweg eine bessere Leistung.
Sie benötigen umsetzbare nächste Schritte, um Ihren Kauf abzuschließen. Definieren Sie strenge Kriterien für die endgültige Lieferantenauswahl. Überspringen Sie diese Überprüfungsphasen nicht. Sie unterscheiden zuverlässige Maschinenpartner von reinen Maschinenmaklern.
Fordern Sie einen Factory Acceptance Test (FAT): Fordern Sie den Lieferanten auf, Ihre spezifischen Rohstoffe zu prüfen. Akzeptieren Sie keine Tests, die mit generischem Demomaterial durchgeführt werden. Ihre Rohre haben einzigartige metallurgische Eigenschaften. Die FAT beweist, dass die Maschine mit Ihrem tatsächlichen Produkt funktioniert.
Bewerten Sie den Anwendungstechnik-Support: Bewerten Sie die technische Tiefe des Anbieters. Helfen sie bei der Entwicklung des ersten Werkzeugs für Ihre individuelle Form? Ein starker Partner entwickelt den Prozess, nicht nur die Maschine. Sie sollten detaillierte Baupläne und Kraftberechnungen bereitstellen.
Bewerten Sie Software- und Kalibrierungsfähigkeiten: Überprüfen Sie die Architektur des Steuerungssystems. Bewerten Sie die Onboard-Diagnose, routinemäßige Kalibrierungsanforderungen und die Lernkurven des Bedieners. Komplexe Maschinen erfordern intuitive Schnittstellen, um längere Ausfallzeiten bei Schichtwechseln zu vermeiden.
Die optimale Endformungsausrüstung richtet die mechanische Architektur strikt auf die spezifischen geometrischen Komplexitäten Ihres Endprodukts aus. Richtig abgestimmte Maschinen minimieren kostspielige Nacharbeiten. Sie eliminieren Ausschuss und stabilisieren Ihre Produktionspläne. Standardmaschinen eignen sich perfekt für dedizierte Läufe, während fortschrittliche Plattformen komplexe, mehrstufige Vorgänge bewältigen.
Sie müssen Ihre Investition auf harten Daten basieren. Bewerten Sie die Materialfestigkeit, bewerten Sie Zykluszeitgarantien und fordern Sie Tests in der Praxis. Wir ermutigen Käufer, noch heute ihre CAD-Zeichnungen, Materialspezifikationen und Zielzykluszeiten zusammenzustellen. Beauftragen Sie umgehend einen Anwendungstechniker mit einer maßgeschneiderten Fähigkeitsstudie. Raten Sie nicht; Lassen Sie die technischen Daten Ihre endgültige Entscheidung beeinflussen.
A: Ja. Allerdings müssen Werkzeuge wie Matrizen und Stempel entsprechend dem Material ausgetauscht werden. Kraftparameter müssen angepasst werden. Wichtig ist, dass die Grundlast der Maschine für Ihr stärkstes Material ausgelegt ist, bei dem es sich in der Regel um die Stahllegierung handelt.
A: Dies ist erforderlich, wenn eine einzelne Endform zwei oder mehr aufeinanderfolgende Vorgänge erfordert. Beispielsweise erfordert die Durchführung einer starken Reduktion, gefolgt von einem starken Schub, mehrere Schritte. Wenn man dies mit einem einzigen Schlag versucht, wird die Wandstärke oft beeinträchtigt oder das Material bricht.
A: Ein mechanischer Werkzeugwechsel dauert oft nur 10 bis 15 Minuten, wenn Sie Schnellwechseleinrichtungen nutzen. Das Laden des Programms dauert nur Sekunden. Die CNC-Architektur reduziert die Software-Konfigurationszeiten drastisch und eignet sich daher ideal für den schnellen Batch-Wechsel.
