La scelta della giusta attrezzatura per la formatura dei metalli va ben oltre la corrispondenza del diametro di un tubo di base. È necessario allineare attentamente il comportamento del materiale, il volume di produzione e le geometrie precise della forma finale. La scelta dell’architettura sbagliata della macchina spesso porta a un grave stress dei materiali. Potresti riscontrare crepe frustranti, gravi rughe e parti scartate. Dovrete inoltre affrontare tempi eccessivi di cambio degli utensili e colli di bottiglia nei tempi di ciclo. Questi guasti operativi distruggono l’efficienza produttiva e gonfiano i tempi di produzione.
Questa guida fornisce un quadro tecnico rigoroso per valutare e selezionare l'attrezzatura esatta di cui hai bisogno. Analizzeremo come valutare le fabbricazioni standard insieme alle geometrie altamente personalizzate. Imparerai a mappare le diverse capacità della macchina direttamente nelle operazioni quotidiane della tua fabbrica. Sia che cerchi uno standard macchina per la formatura delle estremità dei tubi o una cella completamente automatizzata, questa tabella di marcia garantisce la massima affidabilità della produzione.
Le forme complesse (ad esempio espansione e flangiatura sequenziali) richiedono in genere una macchina per la formatura delle estremità multistazione per evitare colli di bottiglia nel flusso di lavoro.
La resistenza allo snervamento del materiale e lo spessore delle pareti determinano il tonnellaggio idraulico o la coppia servoelettrica necessari, indipendentemente dalla forma desiderata.
Una macchina per la formatura delle estremità CNC massimizza il ROI solo in scenari ad alto mix e basso volume o quando sono richieste forme asimmetriche/interpolate.
La compatibilità degli utensili e l'ergonomia del cambio sono fattori di costo critici, spesso trascurati, nelle linee di produzione multiprodotto.
Inizia la tua valutazione lavorando a ritroso dalla geometria del progetto finale. Forme diverse richiedono applicazioni di forza meccanica fondamentalmente diverse. È necessario comprendere la differenza tra la formatura a pistone lineare e la formatura rotativa. Ciascun metodo manipola il metallo in modo diverso. La comprensione di queste realtà meccaniche impedisce una scelta inadeguata delle apparecchiature.
Queste operazioni fanno molto affidamento sui requisiti standard di formatura lineare del pistone. Un pistone idraulico o servocomandato spinge uno stampo direttamente dentro o sopra il tubo. Questa azione costringe il metallo ad espandersi verso l'esterno o a comprimersi verso l'interno. È un processo rapido e diretto.
È necessario scegliere tra l'utensileria segmentata e l'approccio con stampo solido. Gli utensili segmentati utilizzano dita espandibili. Funziona incredibilmente velocemente. Tuttavia, spesso lascia piccoli segni sulla superficie interna. Gli approcci con stampo solido forniscono una finitura superficiale molto più liscia. Mantengono tolleranze più strette. Richiedono però più forza e tempi di estrazione leggermente più lunghi.
La creazione di cordoni, scanalature o flange introduce in genere requisiti di formatura rotativa. La formatura rotativa fa girare il tubo o l'attrezzatura per manipolare gradualmente il metallo. Questo processo eccelle nel mantenere lo spessore uniforme delle pareti. Il pistone che forma una scanalatura profonda potrebbe schiacciare il tubo. La formatura rotativa lo gestisce senza sforzo.
È necessario valutare i requisiti di colpo singolo rispetto a quelli di colpi multipli per raggi acuti. Un raggio graduale potrebbe richiedere solo un singolo passaggio. Una flangia affilata a novanta gradi richiede spesso più colpi di formatura. Spingere troppo il metallo in un colpo solo provoca la lacerazione. I sistemi rotanti distribuiscono lo stress in modo uniforme su tutta la circonferenza.
La progettazione dei prodotti moderni spesso richiede forme finali altamente personalizzate. Potrebbe essere necessario passare dalla logica a processo singolo alla formatura in più fasi. Non è sempre possibile ottenere geometrie complesse in un colpo solo. L'espansione di un tubo e la successiva laminazione di una perlina richiedono operazioni sequenziali.
È necessario identificare quando è necessario un approccio combinato rotativo e pistone. Alcuni profili asimmetrici personalizzati richiedono sia forza lineare che manipolazione radiale. Un versatile La macchina per la formatura delle estremità dei tubi è in grado di gestire questi requisiti ibridi. Sposta senza soluzione di continuità la parte tra stazioni di formatura distinte.
Non limitatevi a confrontare le capacità di base. Dovresti valutare le categorie di soluzioni in base alla scalabilità e all'efficienza del tempo di ciclo. Valuta come la macchina si inserisce nel tuo flusso di lavoro di fabbrica più ampio. L'attrezzatura deve essere in linea con il volume di produzione effettivo.
Queste unità rappresentano i cavalli di battaglia della produzione standard. Il loro miglior caso d'uso sono le corse a volume elevato e a forma singola. Ad esempio, le riduzioni in rame HVAC standard fanno molto affidamento su macchine a stazione singola. Eseguono un lavoro in modo impeccabile.
Tuttavia, presentano gravi limitazioni in termini di flessibilità. Se le vostre linee di prodotti ruotano, queste macchine comportano il rischio più elevato di obsolescenza. Non è possibile riconfigurarli facilmente per processi di formatura completamente diversi. Mancano della versatilità necessaria per diverse officine di lavoro.
Quando le operazioni richiedono passaggi sequenziali, è necessaria un'integrazione avanzata. Il meccanismo prevede lo spostamento del tubo in modo lineare o tramite una testa indicizzatrice su più stazioni di utensileria. È possibile espandere, bordare e quindi flangiare il tubo in un ciclo continuo. Ciò accade senza soluzione di continuità.
La giustificazione del ROI è convincente. UN La macchina per la formatura delle estremità multistazione elimina i tempi di trasferimento del lavoro in corso (WIP) tra macchine dedicate a stazione singola. Riduce drasticamente il personale degli operatori. Il flusso della tua fabbrica migliora immediatamente.

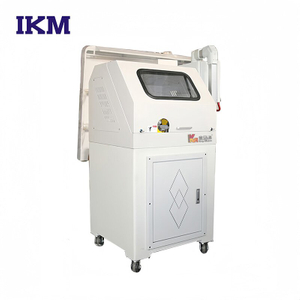

L’automazione programmabile cambia il panorama produttivo. Gli assi programmabili diventano obbligatori negli ambienti di produzione ad alto mix. Se hai bisogno di cambi formato rapidi e ripetibili più volte al giorno, hai bisogno del controllo numerico. Gli operatori caricano un programma e la macchina si regola da sola.
Tuttavia, dovresti applicare una lente scettica. Evitare di investire eccessivamente in a Macchina per la formatura delle estremità CNC se la tua struttura esegue una produzione statica e di grandi volumi. L'indicizzazione meccanica è facilmente sufficiente per le parti immutabili. Acquista funzionalità CNC solo quando la flessibilità guida attivamente la tua redditività.
È necessario un quadro di valutazione rigoroso. Stabilisci i parametri rigidi che gli acquirenti devono richiedere ai produttori prima di richiedere un preventivo formale. Affidarsi a brochure patinate porta a una scarsa integrazione. Richiedi dati grezzi e prove ingegneristiche.
Le proprietà dei materiali determinano il dimensionamento della macchina. È necessario calcolare la forza di serraggio richiesta per evitare lo slittamento del tubo. La formatura delle estremità ad alto tonnellaggio crea un'enorme pressione assiale. Se il tuo morsetto scivola, la tua parte fallisce. La lunghezza del morsetto e il design della ganascia sono molto importanti.
È necessario valutare attentamente l'impatto dei materiali incrudenti. Leghe come l'acciaio inossidabile 304 e il titanio reagiscono quando si piegano. Diventano più duri durante il processo di formatura. Questa reazione aumenta drasticamente il fabbisogno di potenza della macchina. Dimensiona sempre la tua attrezzatura per il materiale più duro.
La produttività determina la tua redditività giornaliera. È necessario valutare i meccanismi specifici di carico e scarico. Il caricamento manuale di una macchina funziona per volumi bassi. Le lavorazioni ad alto volume richiedono l'alimentazione con tramoggia o l'integrazione del braccio robotico. Assicurati che il controller della macchina parli lo stesso protocollo della tua robotica.
Esaminare sempre le garanzie sulla durata del ciclo fornite dal produttore. Confronta queste garanzie con le velocità di produzione reali. Le condizioni di laboratorio raramente corrispondono a quelle di una fabbrica. Chiedi al fornitore casi di studio che corrispondano esattamente al tuo materiale e alla tua geometria.
La progettazione degli strumenti influisce sul tempo di attività quotidiano. Attenzione ai costi nascosti degli strumenti proprietari. Se ti affidi esclusivamente al produttore originale per ogni matrice e punzone, i tempi di consegna ne risentiranno. I profili di strumenti open source o standardizzati offrono una flessibilità molto migliore.
Valuta i progetti di utensili drop-in e le funzionalità di cambio senza utensili. Gli strumenti a cambio rapido riducono un'impostazione di due ore a quindici minuti. Questa capacità costituisce un enorme vantaggio competitivo. Consente agli operatori di cambiare lotto rapidamente.
Matrice delle proprietà dei materiali e della capacità del processo
Tipo materiale |
Limite di snervamento (tipico) |
Processo di formatura consigliato |
Sfida primaria |
|---|---|---|---|
Alluminio (6061-T6) |
276MPa |
Ram rotativo o lineare |
Scorticamento sulle superfici degli utensili |
Rame (C12200) |
100MPa |
Ram lineare (alta velocità) |
Diluizione eccessiva del materiale |
Acciaio inossidabile (304) |
215MPa |
Multistazione segmentata |
Grave incrudimento del lavoro |
Titanio (grado 2) |
345MPa |
Formatura rotativa riscaldata |
Elevato ritorno elastico, rischio di fessurazioni |
L'esperienza pratica rivela molte sfide post-acquisto. Vogliamo evidenziare le insidie comuni per dimostrare una reale competenza di implementazione. Anticipare questi rischi garantisce un'installazione senza intoppi e un time-to-market più rapido.
I metalli cercano naturalmente di ritornare alla loro forma originale dopo la piegatura. In questo caso la rigidità della macchina gioca un ruolo cruciale. La deflessione del telaio influisce direttamente sulla capacità di mantenere tolleranze strette. Un telaio debole della macchina si flette sotto carico. Questa flessibilità rovina le tue dimensioni finali.
Cerca funzionalità di compensazione software avanzate. I lotti di materie prime variano in durezza. I controller intelligenti regolano leggermente la corsa per tenere conto di queste variazioni. Compensano automaticamente il ritorno elastico. Questa tecnologia riduce drasticamente il tasso di scarto.
Non è possibile ignorare la sicurezza dell'operatore. Assicurarsi che l'apparecchiatura sia dotata di componenti di sicurezza essenziali. Le barriere fotoelettriche e i sistemi di ancoraggio a due mani tengono le mani lontane dalla zona di pericolo. Richiedere al fornitore la documentazione completa sulla conformità CE o OSHA.
Considerare l'impatto delle altezze di carico ergonomiche. Piegarsi costantemente causa affaticamento all'operatore. La fatica porta a errori e riduce la produttività quotidiana. Una macchina progettata per il comfort umano offre prestazioni migliori su un turno di otto ore.
Sono necessari passaggi successivi attuabili per finalizzare l'acquisto. Definire criteri rigorosi per la selezione finale del fornitore. Non saltare queste fasi di verifica. Separano i partner affidabili di macchinari dai semplici intermediari di attrezzature.
Richiedi un test di accettazione in fabbrica (FAT): richiedi al fornitore di eseguire le tue materie prime specifiche. Non accettare test eseguiti su stock demo generici. I vostri tubi hanno proprietà metallurgiche uniche. Il FAT dimostra che la macchina funziona sul tuo prodotto reale.
Valutare il supporto tecnico dell'applicazione: valutare la profondità tecnica del fornitore. Ti aiuteranno a progettare l'attrezzatura iniziale per la tua forma personalizzata? Un partner forte progetta il processo, non solo la macchina. Dovrebbero fornire progetti dettagliati degli stampi e calcoli della forza.
Valutare le capacità del software e della calibrazione: rivedere l'architettura del sistema di controllo. Valutare la diagnostica di bordo, i requisiti di calibrazione di routine e le curve di apprendimento dell'operatore. I macchinari complessi richiedono interfacce intuitive per evitare tempi di fermo prolungati durante i cambi di turno.
L'attrezzatura ottimale per la formatura delle estremità allinea rigorosamente l'architettura meccanica alle complessità geometriche specifiche del prodotto finale. Le macchine adeguatamente abbinate riducono al minimo le costose operazioni secondarie. Eliminano gli scarti e stabilizzano i programmi di produzione. Le macchine standard funzionano perfettamente per cicli dedicati, mentre le piattaforme avanzate gestiscono operazioni complesse in più fasi.
È necessario basare il proprio investimento su dati concreti. Valuta la resistenza dei materiali, valuta le garanzie sui tempi di ciclo e richiedi test nel mondo reale. Incoraggiamo gli acquirenti a compilare oggi stesso i disegni CAD, le specifiche dei materiali e i tempi di ciclo target. Coinvolgi immediatamente un tecnico applicativo per uno studio di capacità personalizzato. Non indovinare; lascia che i dati tecnici guidino la tua decisione finale.
R: Sì. Tuttavia, gli utensili come matrici e punzoni devono essere scambiati per adattarli al materiale. I parametri della forza richiedono una regolazione. È importante sottolineare che il tonnellaggio di base della macchina deve essere valutato per il materiale più resistente, che in genere è la lega di acciaio.
R: Diventa necessario quando una forma a singola estremità richiede due o più operazioni sequenziali. Ad esempio, eseguire una riduzione pesante seguita da una forte riacutizzazione richiede più passaggi. Tentare di eseguire questa operazione in un unico colpo spesso compromette lo spessore della parete o frattura il materiale.
R: Un cambio di attrezzatura meccanica richiede spesso solo 10-15 minuti se si utilizzano configurazioni a cambio rapido. Il caricamento del programma richiede solo pochi secondi. L'architettura CNC riduce drasticamente i tempi di configurazione del software, rendendolo ideale per un rapido cambio batch.
